27 シリーズ ロックアウト L-O-X バルブ 安全カテゴリー 1、PL c、手動ロックアウト L-O-X 制御付きパイロットバルブ

製品概要

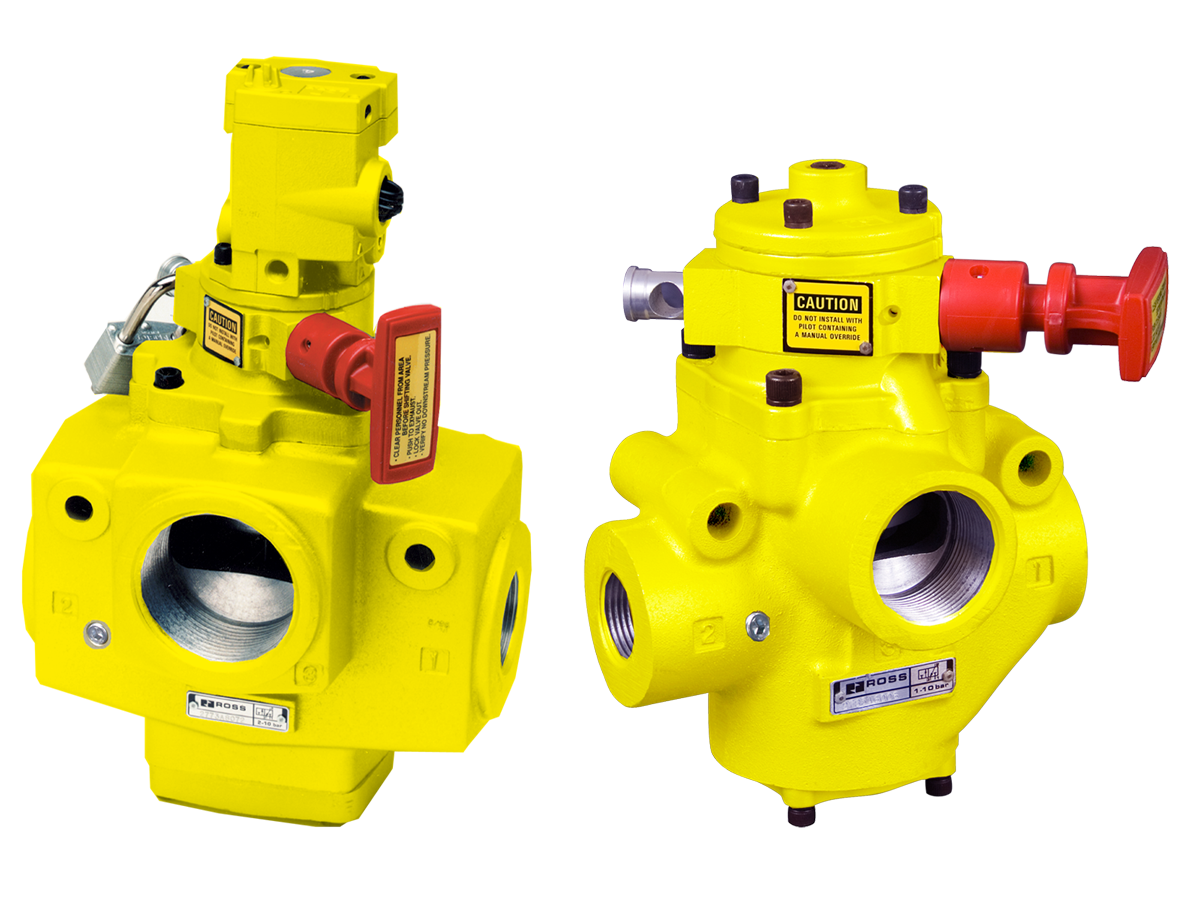

ROSS Controls社は、27シリーズ パイロット式手動エネルギー遮断LOXロックアウトバルブを製品ファミリーとして展開しています。この製品は、遠隔操作による電気式および空気圧式パイロット作動機能を追加することで、確立されたLOXロックアウトの概念を拡張したものです。15シリーズは完全に手動ハンドル操作に依存していますが、27シリーズはパイロット作動式ポペットバルブ機構を統合しており、バルブが物理的にロックアウトされていない場合でも、電気ソレノイドまたは空気圧パイロット信号によって空気供給をオン/オフできます。ただし、赤いハンドルはマスターオーバーライドとして機能します。ハンドルをロック可能な閉位置に押すと、すべての遠隔信号がオーバーライドされ、ハンドルを物理的に開位置に引くまでバルブは閉じたまま排気されます。

27シリーズは、本体サイズが3/8インチから2インチ（一部モデルでは最大2-1/2インチ）まで対応しており、2インチ本体サイズでは最大流量Cv 70（約68,880 Nl/分）に達します。この高い流量性能により、27シリーズLOXは、工作機械、大型プレスシステム、マルチアクチュエータ搬送ライン、および15シリーズクラシックまたはハイキャパシティの流量範囲では不十分なその他の高消費空気圧回路に最適な選択肢となります。

27シリーズは、内部構造において、アセタール樹脂とステンレス鋼製のスプールおよびポペット部品、ブナNゴム製シール、フルサイズの排気ポートを備えた実績のあるポペット構造を採用しています。ポペット設計により、汚れに対する耐性と摩耗補償が確保され、汚染された工場環境下でも長期間にわたり安定した性能を維持します。手動操作部にはフッ素樹脂製スリッパシールが採用されており、長期間操作を行わなかった後でも確実な変速が可能です。

27シリーズのLOXバルブはすべて、ISO 13849-1に基づく安全カテゴリー1、PL c認証、およびIEC 61508に基づくSIL 2認証を取得しています。一部のモデルでは、EAC適合宣言およびCSA/UL認証を取得可能です。内蔵の1/8 NPTセンサーポートは、15シリーズと同じROSS圧力スイッチおよびポップアップインジケーターに対応しており、エネルギー遮断設備全体で一貫したセンシングアクセサリの標準化を実現します。

主なエンジニアリング機能

• パイロット操作と手動オーバーライド優先機能- ロックアウト位置でない場合、電気ソレノイド（24 VDC、110 VAC、230 VAC）または空気圧パイロットによる遠隔オン/オフ制御が可能です。赤い手動ハンドルは常にパイロット信号をオーバーライドします。ロックアウト（閉）位置では、いかなる遠隔信号もバルブを開くことはできません。
• 赤色ハンドルによる位置表示- 赤色ハンドルは、状態を視覚的に即座に示します。押し込むと供給空気が遮断され、下流側が排気されている状態、引き出すと供給空気が開いている状態を示します。色と位置による色分けは、遠隔からのLOTO手順の監査をサポートします。
• オフ位置でのみ施錠可能- ハンドルの設計により、開いた状態では南京錠をかけることができません。南京錠は閉じた位置でのみ挿入可能で、エネルギー遮断装置は電源が切断された状態で施錠しなければならないという、OSHAの基本的なロックアウト/タグアウト原則を遵守しています。
• 汚れに強いポペット構造- 27シリーズのポペット設計は、圧縮空気供給源中の微粒子や汚染物質に対して高い耐性を備えています。ポペットシート上のセルフクリーニング機能と摩耗補償形状により、数百万回のサイクルにわたって安定した応答性と流量特性を維持します。
• 最大流量容量Cv値70 - 最大2インチまでのボディサイズでCv値70まで対応し、最大規模の空気圧機械回路をカバーします。6種類のボディサイズ（3/8、3/4、1-1/4、2インチ、および中間サイズ）により、多様な流量要件に対応できる柔軟な選択が可能です。
• フルサイズ排気ポート- 27シリーズの全機種において、排気ポートは供給ポートと同等以上のサイズとなっており、隔離時の下流圧力の迅速な解放を保証します。ねじ込み式の排気ポートには、サイレンサーまたはリモート排気ラインを取り付けることができます。
• 手動操作部にはフッ素樹脂製スリッパシールを採用 - 手動操作部には、長時間のアイドリング後でも確実に変速できるようフッ素樹脂製シールを使用しています。ポペット部には、ろ過された圧縮空気を用いた通常の運転条件下で使用できるよう、ブナNゴム製シールを使用しています。
• 圧力検証用統合センサーポート- すべてのバリエーションに搭載された1/8 NPTセンシングポートは、メンテナンスアクセス前に視覚的または電気的にゼロエネルギーを確認するためのポップアップインジケーター988A30、または圧力スイッチ586A86および1153A30に対応しています。
• SIL 2およびカテゴリ1/PL c安全認証- IEC 61508に基づく安全度水準2、およびISO 13849-1に基づく安全カテゴリ1、PL cの認証を取得しています。EU機械指令および同等の国際規格に基づく機械安全リスク評価文書をサポートします。
• CSA/ULおよびEAC認証- 27シリーズの一部のモデルは、北米での設置向けにCSA/UL認証、CIS市場での設置向けにEAC宣言を取得しており、グローバルな機械メーカーのコンプライアンスニーズに対応しています。

技術仕様

一般仕様

電気データ（ソレノイドパイロットバルブ）

電気ソレノイドモデルは連続運転に対応しています。電圧は選択可能です。

流量性能データ

27シリーズLOXパイロット式ロックアウトバルブの代表的な流量および寸法データ。Cv値は標準ROSS試験条件（入口圧力100psig、圧力降下10psi、温度68°F、相対湿度36%）における値です。

認証およびコンプライアンス

代表的な用途と産業分野

自動車および重工業

• 移送ラインの空気圧隔離：マルチステーション移送ラインへの空気供給口に設置された電気ソレノイド作動式の27シリーズLOXバルブにより、生産管理者は個々のステーションを遠隔操作で停止させて工具交換や詰まり解消を行うことができます。また、赤い手動ハンドルにより、PLC制御とは独立して保守部門によるロックアウトが可能です。
• 大型プレスおよび鍛造装置：大型機械式および油圧式プレスにおいて、カウンターバランスシリンダー、ダイクッション、エアクラッチ/ブレーキシステムへの空気圧供給を制御する高流量1-1/4インチおよび2インチボディの27シリーズバルブ。これらの装置では、OSHAで義務付けられているエネルギー遮断は、電気だけでなく空気圧源も対象とする必要があります。
• 組立および試験治具：マルチアクチュエータ組立ロボットおよび試験治具への空気供給にパイロット式27シリーズバルブを使用し、生産中のゾーンベースのオン/オフ制御を可能にするとともに、治具の交換時やアーム先端工具の交換時に南京錠によるロックアウト機能を提供します。

金属加工および工作機械

• CNCマシニングセンターの空気圧供給遮断：27シリーズLOXは、3/4インチから1-1/4インチの本体サイズを備え、スピンドルツールチェンジャー、パレットシャトル、ワーク保持治具、チップコンベア駆動装置への空気供給装置に取り付けられ、工具交換メンテナンスや精密アライメント手順中のLOTOをサポートします。
• 研削盤の空気遮断：円筒研削盤およびセンタレス研削盤において、電気ソレノイド接続がクーラント汚染のリスクにより実用的でないものの、PLCからのリモートオン/オフ制御が依然として必要な場合に、ホイールドレッサー、クーラント、およびワーク保持供給用の空気圧パイロット式27シリーズバルブを使用します。
• レーザーおよびプラズマ切断システムの空気圧供給：レーザー切断ヘッドおよびプラズマトーチへの補助ガス（空気）供給に27シリーズのバルブを使用し、ガス流量制御のための遠隔遮断機能と、ノズル清掃およびレンズ交換のための南京錠対応の隔離機能を提供します。

包装および資材取り扱い

• 高速包装ラインのゾーン分離：高速充填、キャッピング、ラベリングラインの各ゾーンの空気供給部に、27シリーズの3/8～3/4インチボディのLOXバルブを装備。生産切り替え時のオン/オフは電気制御、機械安全担当者の立ち入り時は手動ロックアウトが可能。
• パレタイジングおよびストレッチ包装システム：レイヤーフォーマー、ターンテーブル回転、フィルムカットオフシリンダー用の空気圧駆動装置にパイロット式27シリーズバルブを搭載し、PLCコマンドによるゾーン制御シャットダウンと、フィルムの通し作業やレイヤーパターン変更時の個々の作業員のロックアウトを可能にしました。
• コンベア分岐器および仕分けシステム：27シリーズバルブは、自動および手動の両方の隔離が必要な配送センターのコンベアシステムにおいて、空気圧式ポップアップソーター、分岐器、および停止シリンダーへの空気供給を制御します。

化学・プロセス産業

• 空気圧作動式プロセスバルブ制御：化学バッチ式および連続式プロセスシステムのプロセス遮断バルブにおいて、空気圧作動式または空気圧作動式空圧アクチュエータの上流にパイロット式27シリーズバルブを配置することで、システム全体を停止することなく、アクチュエータのメンテナンスのためのLOTO準拠の手動遮断ポイントを提供します。
• コンプレッサーおよびブロワーの補助システム：産業用コンプレッサーパッケージの制御盤への圧縮空気供給、アンロードバルブ、潤滑油システムに使用される高流量2インチ27シリーズバルブ。これらのシステムでは、最大Cv 70の流量要求が一般的であり、定期メンテナンスのためにオペレーターがアクセスできるロックアウトが必要です。

プラスチック加工

• 射出成形機の空気圧隔離：コアプルシリンダー、エジェクタアシスト、金型温度制御ブロワーへの空気供給に、27シリーズの3/4インチおよび1-1/4インチLOXバルブを使用。電気制御により機械の安全回路への統合が可能。手動ロックアウトにより金型メンテナンスへのアクセスが容易。
• ブロー成形および熱成形装置：ライン圧力が100～150psigの範囲で、オペレーターが挟み込み箇所に入る前に下流側の排気を迅速に完了する必要があるブローピンシリンダーおよび金型クランプアクチュエータへの高流量空気供給用のパイロット式27シリーズバルブ。

発電および公益事業

• タービンおよび発電機補助システムの隔離：タービン回転装置制御装置、潤滑油ミスト除去装置、および発電機冷却ダンパーアクチュエータへの圧縮空気供給装置には、大容量2インチ27シリーズLOXバルブが使用されています。遠隔電気制御と南京錠対応の手動オーバーライドの組み合わせにより、電力プラント環境における運転時および保守時の隔離要件を満たします。
• 変電所の空気圧制御システムの保守：空気圧式遮断器機構および断路器への圧縮空気供給にパイロット式27シリーズバルブを使用し、電気的絶縁だけでは不十分な場合に、遮断器の保守のための手動ロック可能な隔離ポイントを提供します。

注文と型番構成

ROSS 27シリーズLOXの型番は、シリーズ、機能、本体サイズ、ポートサイズ、および作動方式を表しています。G（BSPP）ネジの場合は、型番の先頭にDを付けてください。流量要件に合わせて本体サイズを選択し、必要に応じて作動方式（空気圧パイロットまたは電気ソレノイド）と電圧を指定してください。

すべてのポートでG（BSPP）スレッドを使用する場合は、モデル番号に接頭辞Dを追加してください（例：Y2773A3072ZではなくYD2773A3072Z）。

空気圧式パイロットモデルは周囲温度175°F（80℃）まで対応可能で、電気ソレノイドモデルは周囲温度120°F（50℃）まで対応しています。

ソレノイドモデルを注文する際は、電圧接尾辞を指定してください。Zは120VAC 60Hz、Yは230VAC、Wは24VDC、Hは12VDCを表します。

2インチサイズの本体は、最低30 psig（2 bar）の作動圧力が必要です。それより小さいサイズの本体はすべて、最低15 psig（1 bar）の圧力で動作します。

CSA/ULおよびEAC認証は一部のモデルで取得可能です。認証書類が必要な場合は、ご注文時にご指定ください。

再起動時に下流側の圧力を徐々に上昇させる必要がある用途には、EEZ-ON搭載の27シリーズLOX（1290シリーズ）を指定してください。

アクセサリー

ポップアップ式圧力インジケーター

モデル988A30。1/8 NPTセンシングポートに取り付けます。下流側に圧力がかかるとボタンが視覚的に飛び出し、圧力がゼロになると引っ込むため、簡単な機械的なゼロエネルギー確認が可能です。

圧力スイッチ（EN 175301-803 フォームAコネクタ）

モデル586A86。5 psig（0.34 bar）の圧力低下時に接点が閉じます。安全アーキテクチャにおいて、自動ゼロエネルギー確認のために、安全PLCまたはインターロック回路に電気信号を供給します。

圧力スイッチ（M12コネクタ）

型番1153A30。センシングポート用M12コネクタ式圧力スイッチ。圧力低下時に5psigで接点が閉じます。

マルチロックアウトデバイス

モデル356A30。グループロックアウト手順用のハスプ装置。複数の南京錠取り付けポイントを備えているため、複数の保守作業員が危険区域に入る前にそれぞれ個人用の南京錠を取り付けることができます。

排気サイレンサー

ROSS製アルミニウム製サイレンサー（27シリーズ排気ポート用、定格圧力290psig）。

警告：消音器の流量容量は、バルブの排気容量以上でなければなりません。消音器が詰まると背圧が発生し、隔離中に下流側の排気に悪影響を及ぼす可能性があります。

関連製品およびアクセサリー

• 15シリーズ手動ロックアウトバルブ（1287シリーズ） - リモートパイロット作動が不要な、ポートサイズ1/4～2インチの手動式LOXバルブ。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• 27シリーズLOX（EEZ-ONソフトスタート搭載）（1290シリーズ） - 再起動時の圧力上昇を緩やかにするソフトスタート機能を内蔵したパイロット式27シリーズロックアウトバルブ。https ://www.rosscontrols.com/en/series/1290-lockout-valves-with-soft-start-27-series
• 15シリーズLOX（EEZ-ON搭載）（1289シリーズ） - 小口径ポートに対応したソフトスタート機能内蔵の手動式15シリーズロックアウトバルブ。https ://www.rosscontrols.com/en/series/1289-lockout-valves-with-soft-start-15-series
• DM2シリーズ二重弁- カテゴリー4、PL e圧力制御および機械ガード用途向けの冗長安全制御弁。https ://www.rosscontrols.com/en/series/dm2-series
• 排気サイレンサー- ROSS製アルミニウム製サイレンサー、27シリーズ排気ポートサイズ対応、定格圧力290psig。https ://www.rosscontrols.com/en/series/90-silencers
• 21シリーズ方向制御弁- 空気圧回路制御用途向けの高流量インラインポペット式方向制御弁。https ://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series

よくある質問（FAQ）

Q：27シリーズLOXバルブと15シリーズLOXバルブの違いは何ですか？

A: 15シリーズは、赤いハンドルで完全に操作する純粋な手動バルブです。27シリーズは、一体型のパイロット作動式ポペットバルブステージを追加し、手動ハンドルが開いている（ロックされていない）位置にあるときに、電気ソレノイドまたは空気圧パイロット信号によって空気供給をオンまたはオフにすることができます。これにより、27シリーズは、生産中の自動プロセス制御と、メンテナンス中の手動ロックによるエネルギー遮断という2つの役割を果たすことができます。両シリーズは同じロックアウト機構、同じセンシングポートアクセサリを共有しており、どちらも緊急停止装置ではなく、エネルギー遮断装置として指定されています。また、27シリーズは、最大2-1/2インチのより大きなポートサイズに対応し、流量は最大Cv 70まで対応します。一方、15シリーズ高容量の最大流量はCv 52です。

Q：27シリーズのLOXバルブは、安全規格に適合した機械制御バルブとして使用できますか？

A: 27シリーズは、ISO 13849-1に基づく安全カテゴリ1およびPL c、IEC 61508に基づくSIL 2を単一構成で満たしています。これらの定格により、文書化された安全アーキテクチャにおけるエネルギー遮断装置としての使用に適しています。ただし、空気圧プレス制御やスプリングリターン作動監視付きガードインターロックなど、より高い性能（カテゴリ3または4、PL dまたはe）を必要とする安全機能には、監視機能を内蔵したROSS DM2シリーズ二重弁が適切な製品です。27シリーズは、カテゴリ3または4の制御弁回路の上流側、機械電源におけるエネルギー遮断点として最適です。

質問：パイロット信号は手動ハンドル位置を上書きしますか？

A：いいえ。手動ハンドルは常にパイロット信号よりも優先されます。赤いハンドルが閉じたロック可能な位置に押し込まれると、パイロット信号が印加されているかどうかに関わらず、バルブは閉じたままになり、下流側の空気はすべて排出されます。手動ハンドルを物理的に開いた位置に引いた後でなければ、パイロット信号によってポペットバルブを遠隔操作で開閉することはできません。この優先順位は、バルブのLOTO機能の根幹を成すものです。つまり、保守作業員がハンドルに取り付けた南京錠は、制御システムからの意図的または偶発的なパイロット信号によって解除されることはありません。

Q：27シリーズの最低作動圧力はどれくらいですか？

A：本体サイズが3/8インチから1-1/4インチの場合、最小作動圧力は15 psig（1 bar）です。2インチの本体サイズの場合、その流量容量で確実に作動させるために必要なポペットの質量とバネ力が大きいため、最小作動圧力は30 psig（2 bar）となります。低負荷期間を含むすべての負荷条件下で、入口供給圧力が選択した本体サイズの最小定格を超えていることを確認してください。

Q：27シリーズLOXバルブにはどのようなシール材が使用されていますか？

A：ポペットバルブ部には、通常の圧縮空気サービス向けにブナNシールを使用しています。手動作動部にはフッ素樹脂製スリッパシールを使用しています。この組み合わせにより、標準的な産業用圧縮空気環境で信頼性の高い動作を実現するとともに、長期間作動させなかった後でもスムーズな手動操作が可能になります。動作温度範囲は、電気式モデルで4～50℃（40～120°F）、空気圧式パイロットモデルで4～80℃（40～175°F）です。媒体温度は、全モデル共通で80℃（175°F）まで対応しています。

Q：NPTとG（BSPP）のねじ規格は選択可能ですか？

A：はい。標準モデルにはNPTネジが付属しています。すべてのポートにG（BSPP）ネジを使用する場合は、型番の先頭にDを付けてください（例：Y2773A3072ZではなくYD2773A3072Z）。27シリーズのすべてのボディサイズとポートサイズで、両方のネジタイプが利用可能です。

Q：電気ソレノイドモデルにはどのような電圧オプションがありますか？

A： 27シリーズのソレノイドは、24VDC（サフィックスW）、110/120VAC 60Hz（サフィックスZ）、および230VAC（サフィックスY）に対応しています。12VDC（サフィックスH）などの追加電圧もご用意できる場合がありますので、具体的な要件についてはROSSまでお問い合わせください。すべてのソレノイドは連続運転に対応しています。

質問：下流側の圧力がゼロに達したことを、入口に入る前に確認するにはどうすればよいですか？

A： ROSS製ポップアップ式インジケータ（型番988A30）を1/8 NPTセンシングポートに取り付けてください。圧力がゼロになるとインジケータボタンが収納され、圧力がかかると飛び出すため、簡単に目視で確認できます。安全制御アーキテクチャに組み込んだ電気的な確認には、圧力スイッチ（型番586A86（ENコネクタ）または1153A30（M12））を取り付けてください。これらのスイッチは、5 psigの圧力低下時に閉じる常開接点を備えています。どちらのアクセサリもROSS社から入手可能で、27シリーズのすべての機種の標準センシングポートに直接取り付けられます。

Q：27シリーズの最大流量容量はどれくらいですか？

A： 27シリーズLOXの最大モデルである、2インチボディサイズ、2インチNPT入口、2-1/2インチ排気口を備えたモデルは、供給側から出口側（1-2）と出口側から排気側（2-3）の両方の流れ方向でCv値70を達成します。これは標準試験条件下で約68,880Nl/分に相当し、単一のインラインボディパッケージで入手可能な最高流量のロックアウトバルブの1つです。

Q：複数の保守作業員が同時に同じ27シリーズバルブをロックアウトすることは可能ですか？

A：はい。ROSS 356A30マルチロックアウト装置はバルブハンドルに取り付けられ、複数の個別の南京錠取り付けポイントを備えています。各作業員は各自の南京錠を取り付け、すべての南京錠を取り外すまでバルブを開位置に戻すことはできません。この装置はOSHA 1910.147およびANSI Z244.1のグループロックアウト手順に対応しており、27シリーズLOXの全バリエーションのアクセサリとしてご利用いただけます。

Q：空気圧式パイロットと電気式ソレノイドの作動方式の違いは何ですか？

A:空気圧パイロットモデルは、機械の安全回路または制御回路内の方向制御弁から供給される空気圧パイロット信号の印加または除去に応じて開閉します。電圧要件はなく、周囲温度175°F (80°C) まで動作可能です。これはパイロットモデルの最大動作温度です。電気ソレノイドモデルは、PLC出力またはリレーからの電気信号に応じて開閉するため、電気制御システムの配線が簡素化されます。ソレノイドモデルの定格周囲温度は120°F (50°C) です。どちらの作動方式も、本体、ポペット機構、手動オーバーライドハンドル、センシングポート、およびロックアウト機能を共有しています。

Q：27シリーズLOXバルブの納期はどのくらいですか？

A： 10台以下のご注文の場合、標準的な製造リードタイムは通常、ご注文日から3～4週間です。米国全土への配送が可能です。多くの構成は在庫がございます。特定のモデル番号の在庫状況については、ROSSカスタマーサービス（1-800-GET-ROSS（1-800-438-7677））までお問い合わせいただくか、rosscontrols.comをご覧ください。

設置およびメンテナンスに関するガイドライン

• 隔離対象の機械または回路への圧縮空気供給ラインにおいて、すべての制御弁、シリンダー、およびアクチュエータの上流側に、27シリーズLOXバルブを最初のバルブとして設置してください。
• 入口（ポート1）を上流側の電源に、出口（ポート2）を下流側の回路に、排気（ポート3）を消音器または遠隔排気管を介して大気に接続します。
• 供給ラインが適切なサイズであることを確認し、圧力降下が最小動作しきい値（本体サイズが3/8～1-1/4インチの場合は15psig、本体サイズが2インチの場合は30psig）を下回らないようにしてください。
• 排気口を塞がないでください。サイレンサーの流量容量は、バルブの排気流量容量以上でなければなりません。
• 空気圧式パイロットモデルの場合、パイロットポートを、ポペットを作動させるのに十分な圧力のパイロット供給源に接続してください。パイロット供給圧力は、入口圧力以上である必要があります。
• 電気式ソレノイドの場合、ソレノイドコイルを適切な電圧に配線し、連続使用定格の配線とコネクタを使用していることを確認してください。
• ポップアップインジケーター（988A30）または圧力スイッチ（586A86または1153A30）を1/8 NPTセンシングポートに取り付け、使用開始前に動作を確認してください。
• バルブを南京錠で閉じるには、赤いハンドルを内側に押し込み、バルブが動いて下流側の空気が排出されるまで押し続けます。次に、南京錠をロック穴に通します。ハンドルを引いて、南京錠がバルブをロックしていることを確認してください。
• 複数の作業員を対象とするグループロックアウトには、356A30マルチロックアウト装置を使用してください。
• ろ過された圧縮空気を供給してください（5ミクロンフィルター推奨）。27シリーズのポペットバルブは汚れに強い設計ですが、ろ過を行うことで耐用年数が延び、安定した性能を維持できます。

保証とグローバルサポート

ROSS Controls社は、27シリーズのLOX製品すべてに対し、購入日から1年間、材料および製造上の欠陥を対象とした保証を提供します。

技術サポートは、ROSS USA（1-888-TEK-ROSS（1-888-835-7677））または、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のROSSオフィスを通じてグローバルにご利用いただけます。

ご注文、価格、在庫状況については、ROSSカスタマーサービス（1-800-GET-ROSS（1-800-438-7677））までお問い合わせください。

ISO 13849-1安全計算用のSISTEMAライブラリデータは、rosscontrols.comからダウンロードできます。システムレベルの安全アーキテクチャに関するサポートについては、ROSSアプリケーションエンジニアリングにお問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/1288-lockout-valves-27-series
