圧力計 圧力計

製品概要

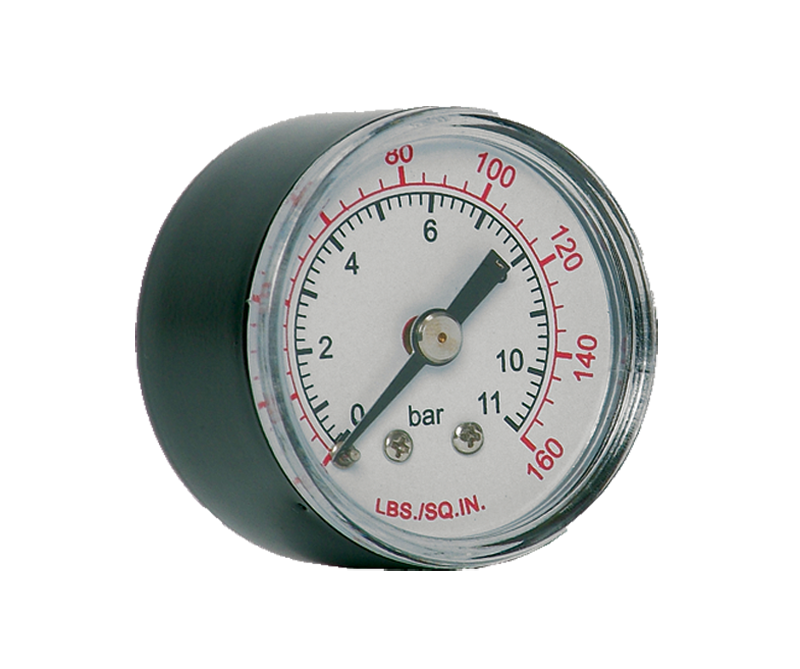

ROSS Controlsは、ROSS FRL（フィルター・レギュレーター・ルブリケーター）ユニットおよび一般的な空気圧システムの監視用に設計された、コンパクトな底部取り付け型圧力計シリーズです。1/8インチと1/4インチのポートサイズがあり、圧力範囲は0～60psi（0～4bar）から0～300psi（0～20bar）まで対応しています。これらの圧力計は、幅広い産業用途において、空気圧ラインの圧力を正確かつリアルタイムで視覚的に表示します。

本シリーズの圧力計は、実績のあるブルドン管機構を耐久性の高いケースに収めています。乾式ダイヤルゲージは、振動が最小限に抑えられた安定した圧力システムに適しています。液体充填式タイプは、グリセリンを充填することで針の振動を抑制し、内部の結露を防ぐため、圧力脈動、振動、または高サイクル機械のある環境に最適です。

標準（緑色の網掛け部分）と緑色の網掛け部分を備えた2種類のデザインが用意されているこのゲージは、想定される作動範囲に対する作動圧力を視覚的に明確に確認できます。5400Aシリーズのモデルでは、NPTとメートルねじの両方のポートオプションが利用可能です。このゲージはすべてのROSS FRLユニットと互換性があり、圧縮空気供給システム全体にわたってスタンドアロンのインライン監視装置として指定できます。

設計エンジニアや保守担当者が空気圧アクセサリを指定する際に使用するこのシリーズは、産業用空気圧システム全体におけるろ過、調整、および使用箇所での圧力表示のための、費用対効果が高く信頼性の高いソリューションを提供します。

主なエンジニアリング機能

• 底部取り付けポート構成- 追加の継手やアダプタなしで、ROSS FRLレギュレータおよびフィルタレギュレータユニットに直接取り付けることができます。
• 乾式と液体充填式のオプション- 安定した圧力システムには乾式ダイヤルゲージを使用。グリセリン充填式は、振動しやすい環境や脈動する圧力環境における針の振動を抑制します。
• 幅広い圧力範囲の選択- 0～60 psi (0～4 bar) から 0～300 psi (0～20 bar) まで、さまざまなシステム動作条件に合わせて複数の圧力範囲を選択できます。
• デュアルスケールダイヤル面- 1つのダイヤル面にpsiとbarの値が同時に表示されるため、現場での換算計算が不要になり、国内規格とメートル規格の両方への準拠が容易になります。
• 緑色網掛けゾーンオプション- ダイヤル面に印刷された緑色の網掛け動作範囲により、システム圧力が設計された動作範囲内にあることを視覚的に即座に確認できます。
• 1/8インチと1/4インチのポートサイズ- 2種類のポートサイズオプションにより、標準的なFRLポートサイズに対応し、さまざまなマニホールド、インライン、パネルマウントのモニタリングアプリケーションに対応します。
• コンパクトな形状- ゲージケースの直径が小さいため、設置スペースを最小限に抑えることができ、機械に取り付けられたFRL（フレキシブル抵抗負荷）設備やコンパクトな空気圧パネルアセンブリにおいて重要です。
• ブルドン管機構- 実績のあるセンシング技術により、電子部品や外部電源を必要とせず、一貫した精度と長い耐用年数を実現します。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

FRL空気処理システム

• ROSS製フィルターレギュレーターおよびフィルターレギュレーター・ルブリケーターユニットに直接取り付けることで、空気処理ステーションにおける圧力を連続的に表示し、下流機器が適切に調整された供給圧力を受け取っていることを確認できます。
• 個々の機械の空気圧パネルにおける圧力監視により、圧力試験装置や携帯型計測機器を必要とせずに、オペレーターや保守担当者が調整された供給圧力を視覚的に確認できる。
• 複数のステーションを備えたマニホールドアセンブリでは、個々のゲージポートで各出口ゾーンの圧力を確認できるため、複雑な配管システムにおける圧力損失を迅速に特定できます。

空気圧シリンダーおよびアクチュエータシステム

• 空気圧シリンダ供給ラインにおけるインライン圧力監視により、アクチュエータの力発生圧力が設計範囲内にあることを確認し、安定した力出力とサイクルタイムを実現します。
• コンベア駆動装置、回転アクチュエータ、インデックスシステムなど、一定の吸込圧力が速度とトルクの仕様維持に不可欠な場合における、エアモーターの供給監視。
• プレス機およびスタンピング機の空気圧回路では、バルブ供給部の圧力監視により、プレスクランプ力と部品排出力が生産要件を満たしていることが保証されます。

一般的な産業用途およびプロセス用途

• 大規模施設におけるゾーン供給圧力を監視するための圧縮空気分配パネル計装機器。これにより、配管漏れや配管径不足による圧力低下を特定することが可能になります。
• 個々の空気圧バルブ供給ポートに小型の圧力表示を必要とするプロセス制御および自動化キャビネット。
• 漏れ試験、機能試験、または流量測定手順中に正確な圧力表示を必要とする試験台および品質管理装置。

注文と型番構成

ポートサイズ、圧力範囲、および必要なゲージタイプに基づいて型番を選択してください。すべてのモデルは、ROSS FRLユニットまたは標準NPTポートに直接取り付け可能です。

5400A1xxxモデルは底部に1/8インチNPTポートを備えています。5400A2xxxモデルは底部に1/4インチNPTポートを備えています。

振動、圧力脈動、または急速な圧力変動を受ける設置場所には、液体充填式圧力計（グリセリン）の使用をお勧めします。

緑色の文字盤表示は、想定される作動圧力範囲を視覚的に示します。

BSPP（G）ネジ規格の要件については、メートル規格のポートバリエーションについてROSS Controls社にお問い合わせください。

アクセサリー

ROSS FRL フィルター・レギュレーター・ルブリケーターユニット

本シリーズのゲージは、ROSS FRL製エアプレパレーションユニットに直接取り付け可能なアクセサリーです。ゲージは、追加の継手なしで、底部取り付けポートを使用してレギュレーター調整本体に直接取り付けられます。

パネルマウントおよびインラインアダプタ

標準のNPT継手とパネルマウントアダプタを使用することで、シリーズゲージを圧縮空気分配システム全体のインラインT字分岐点、マニホールドブロック、またはパネルの切り欠き位置に設置できます。

関連製品およびアクセサリー

• FRLフィルター・レギュレーター・ルブリケーターユニット- 圧縮空気のろ過、圧力調整、潤滑を行うためのROSS製空気処理ユニット一式。https ://www.rosscontrols.com/en/categories/990-air-preparation
• 21シリーズ方向制御弁- 空気圧システム制御用インラインポペット式方向制御弁。https ://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series
• 排気サイレンサー- 空気圧排気音を低減するためのアルミニウム製サイレンサー。https ://www.rosscontrols.com/en/series/90-silencers

よくある質問（FAQ）

Q：このシリーズの乾式ゲージと液体充填式ゲージの違いは何ですか？

A：乾式圧力計は内部に空気を充填しており、安定した非脈動圧力のシステムに適しています。液体充填式圧力計（グリセリン）は、振動や圧力脈動による針の動きを抑制し、圧力計の寿命を延ばし、高サイクルまたは振動する機械での読み取り精度を向上させます。

Q：このシリーズのゲージには、どのようなポートサイズが用意されていますか？

A：このシリーズのゲージは、1/8インチNPT（5400A1xxxモデル）と1/4インチNPT（5400A2xxxモデル）の底部取り付けポートを備えています。

Q：どのような圧力範囲が提供されていますか？

A：使用可能な圧力範囲は、0～60 psi（0～4 bar）、0～160 psi（0～11 bar）、0～200 psi（0～14 bar）、および0～300 psi（0～20 bar）です。読みやすさと精度を最大限に高めるため、使用圧力に最も近い範囲を選択してください。

Q：緑色の文字盤のバリエーションは何を示していますか？

A：緑色のダイヤルゲージ（5400A1907や5400A2015など）には、正しい作動圧力範囲を示す緑色の弧がダイヤル面に印刷されています。これにより、オペレーターは具体的な数値を読み取ることなく、システム圧力が設計範囲内にあることを一目で確認できます。

Q：これらのゲージはROSS FRLユニットと互換性がありますか？

A：はい。このシリーズのゲージは、ROSS製フィルターレギュレーターおよびFRLユニットに直接取り付け可能なアクセサリです。底部取り付けポートは、ROSS製レギュレーター本体の標準ゲージポートに直接ねじ込むことができます。

Q：これらのゲージはROSS社製以外の機器にも使用できますか？

A：はい。これらのゲージは標準的なNPTポートネジを使用しており、標準的な配管継手を使用することで、互換性のあるあらゆる空気圧継手、マニホールドポート、またはパネルマウントアダプタに取り付けることができます。

Q：これらのゲージはどのような流体媒体に対応していますか？

A：このシリーズのゲージは、ろ過された乾燥圧縮空気での使用を想定して設計されています。作動油、腐食性の化学薬品、または蒸気媒体での使用には対応していません。

Q：最大耐圧はどれくらいですか？

A：このシリーズで使用可能な最大圧力範囲は、モデル5400A2012の場合、0～300psi（0～20bar）です。選択した圧力計の最大圧力定格を超えないようにしてください。

Q：BSPP（Gネジ）のバリエーションはありますか？

A：メートルねじ仕様のポートについては、ROSS Controls（(800) 438-7677またはrosscontrols.com）までお問い合わせください。標準カタログモデルはNPTねじ仕様で出荷されます。

Q：このゲージは潤滑油を使用する空気圧システムに対応していますか？

A：このシリーズのゲージは、ろ過された圧縮空気での使用を想定して設計されています。潤滑油を使用する空気システムでは、ゲージケース内部にオイルミストが蓄積しないようにしてください。オイルミストが蓄積すると、時間の経過とともに読み取り精度が低下する可能性があります。

Q：標準的なリードタイムはどれくらいですか？

A： 10個以下の数量の場合、標準的な製造リードタイムは通常3～4週間で、米国全土への出荷が可能です。

Q: 設計統合のために3D CADモデルを入手できますか？

A：シリーズゲージの各バリエーションの3Dモデルについては、ROSS Controlsまでお問い合わせください。CADモデルの提供状況は、rosscontrols.comの各製品ページでご確認いただけます。

設置およびメンテナンスに関するガイドライン

• 計器は、通常の操作位置または保守点検位置から文字盤が見えるように設置してください。配管、機械ガード、筐体パネルなどで文字盤が見えなくなるような場所への設置は避けてください。
• 取り付け前に、NPTオスネジにネジシール剤（PTFEテープまたはパイプネジ用シーラント）を塗布してください。締め付けすぎると、ゲージケースが破損したり、接続ポートが変形したりする恐れがありますので、ご注意ください。
• 液体充填式の圧力計の場合は、グリセリンが文字盤に接触しないように、圧力計を垂直に（ポートを下向きにして）設置してください。
• 設置した圧力計の最大定格圧力を超えないようにしてください。供給圧力が圧力計の最大定格圧力を超える可能性がある場合は、上流側に圧力逃がし装置または圧力調整器を設置してください。
• 振動する機械設備においては、液体充填式の圧力計を使用し、剛性配管を通して伝わる機械的振動から圧力計を隔離するために、フレキシブルホース接続を検討してください。
• 定期的に計器の文字盤にひび割れ、ケースの損傷、または不正確な読み取りがないか点検してください。機械的な損傷や校正のずれが見られる計器は交換してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USA（+1-248-764-1800）までお問い合わせいただくか、rosscontrols.comをご覧ください。

詳細な技術データ、寸法図、および製品コンフィギュレーターへのアクセスについては、ROSS Controlsの製品ページをご覧いただくか、ROSS Controls（(800) 438-7677）までお問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/176-pressure-gauge
