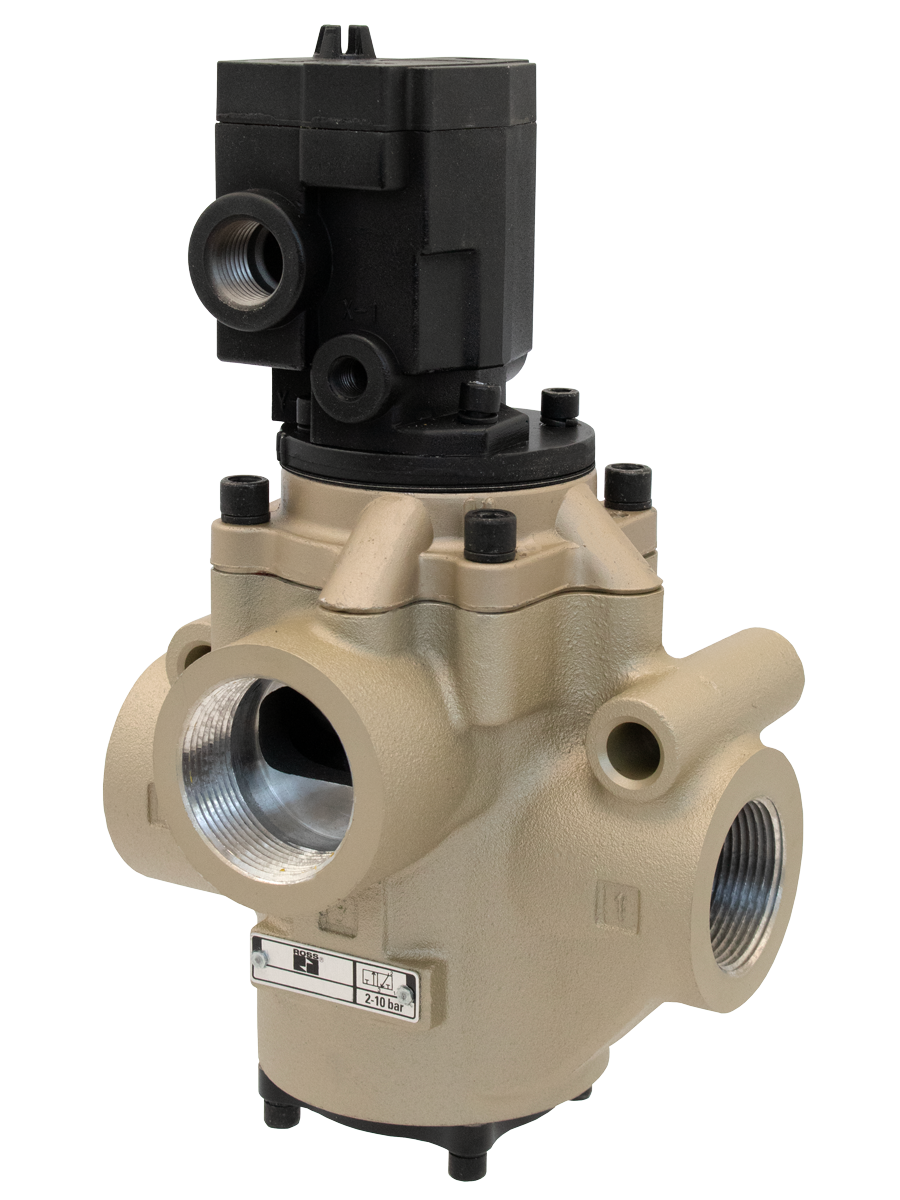

ROSS Controls - 標準温度クラシック27シリーズ インラインポペット式方向制御弁

製品概要

ROSS Controls Classic 27シリーズは、標準温度の産業用空気圧アプリケーション向けに設計されたインラインポペット式方向制御弁のシリーズです。2/2、3/2、4/2のバルブ機能があり、ポートサイズは1/4インチから2-1/2インチまで、NPTおよびG（BSPP）ねじの両方に対応しています。27シリーズは最大82 Cv（81,000 Nl/分）の流量容量を実現し、ROSS Controls製品ラインの中で最も流量の高いインラインポペット弁シリーズの一つとなっています。すべてのバルブ機能において、ソレノイドパイロット制御と圧力（空気圧）制御による作動オプションが利用可能です。

27シリーズのポペット構造は、このバルブファミリーを特徴づけるエンジニアリング上の重要な要素です。高精度な摺動シールに依存し、汚染による漏れや摩耗が発生しやすいスプールバルブとは異なり、27シリーズは精密に加工されたシートに密着する垂直ポペットフェースシールを採用しています。この形状により、各サイクルでポペットシートに高速の気流が発生し、汚れや粉塵、汚染物質を含む圧縮空気システムでもシール性能を維持するセルフクリーニング作用が生まれます。その結果、優れた耐汚染性と長寿命を実現した、漏れがほぼゼロの確実なシールバルブが誕生しました。

27シリーズアクチュエータの差動ピストン設計は、スプリングの戻り荷重に対して圧倒的なシフト力を発揮します。この力の余裕により、バルブはあらゆるサイクルで確実に、かつためらうことなくシフトします。これは、シール固着によって性能が低下する可能性のある環境下でも、長時間のアイドル状態後でも問題なく作動します。自己補償型のシール形状は、シールの摩耗に合わせて自動的に調整され、数百万回の動作サイクルにわたって一貫した応答特性を維持します。

9種類のボディサイズで、1/4インチから2-1/2インチまでのポート構成に対応し、2インチと2-1/2インチの大型ボディサイズは、同シリーズの21シリーズよりもはるかに広い流量範囲を実現します。プレス機、大型シリンダー、ブローオフシステム、高スループット自動化など、大容量の空気制御が必要な用途向けに、27シリーズは実績のある、現場で信頼性の高いインラインポペットパッケージで流量容量を提供します。27シリーズは、単体アプリケーションではTÜV RheinlandのSIL 2（IEC 61508/61511）認証、冗長構成ではSIL 3認証を取得しています。

主なエンジニアリング機能

• 垂直ポペットフェースシール- 確実な遮断とほぼゼロの漏れで高流量経路を形成し、スプール型バルブ設計に固有のバイパス損失と摩耗メカニズムを排除します。
• セルフクリーニングポペット設計- 各サイクルでポペットシートを通過する高速気流が汚染物質を除去し、蓄積を防ぐため、汚染された圧縮空気環境において高い耐汚染性を発揮します。
• 差動ピストンアクチュエータ- スプリングの戻り荷重に対して圧倒的なシフト力を発生させ、長時間のアイドル状態後や、粘着性のある状態、汚染された状態でも、ためらいのない作動を実現します。
• 自己補償型シール- 優れた内部ガイドシステムにより、シールの摩耗に応じてシールストロークが自動的に調整され、再校正や調整を必要とせずに、一貫した性能を維持し、耐用年数を延ばします。
• バルブ寿命全体にわたって一貫した応答時間- ポペット構造により、スプールバルブによく見られる性能低下が解消されます。応答特性は、バルブの耐用期間全体にわたって予測可能で一定に保たれます。
• ポートサイズは最大2-1/2インチまで対応 - 9種類の本体サイズにより、1/4インチから2-1/2インチまでのポート構成に対応し、流量容量は3/2構成で最大82 Cv（81,000 Nl/分）、2/2構成で最大66 Cv（65,000 Nl/分）に達します。
• 内部または外部パイロット供給- 現場で切り替え可能なパイロット供給構成。外部パイロットポート（X-1）と内部パイロット通路の間にあるパイププラグの位置を変更するだけで、新しい部品や型番の変更なしにバルブを切り替えられます。
• 定番の1/2インチ電線管電気接続- ソレノイドパイロットバルブは、30インチのリード線が付いた1/2インチの電線管を使用しており、恒久的な産業設備や過酷な環境に適した、安全な有線接続を提供します。
• 非ロック式手動オーバーライド- 外部工具や電源を必要とせずに、試運転、トラブルシューティング、システム検証を行うために、すべてのソレノイドパイロット制御モデルに標準装備されています。
• TUV SIL 2認証- TUVラインランドにより、単体アプリケーションではSIL 2（IEC 61508/61511）、冗長構成（1oo2）ではSIL 3の認証を取得しており、安全規格に準拠した空気圧制御アーキテクチャへの統合が可能です。
• 特殊制御アダプタもご用意しています。圧力ブースター、エアインデックス（インパルスデテント）、タイミングシーケンス、タイミングシーケンス拡張、およびタイミングイン/アウトシーケンスアダプタを使用すると、27シリーズの基本バルブに高度な制御機能を拡張でき、別途バルブ本体を用意する必要がありません。
• ダウンロード可能なCADモデル- 27シリーズの全バリエーションに対応しており、機械設計の統合を効率化し、エンジニアリングのリードタイムを短縮します。

技術仕様

一般仕様

温度定格

クラシック27シリーズは、標準的な産業用温度環境向けに設計されています。ソレノイドパイロットバルブは、ソレノイドコイルの熱制限により、周囲温度範囲が狭くなっています。一方、圧力制御型は、周囲温度として媒体温度の全範囲に対応できます。

重要：媒体温度が175°F（80°C）の上限付近の場合、圧縮空気供給源に水分が混入していないことを確認してください。水分が混入すると、高温時にシールの劣化が加速する可能性があります。

電気データ（ソレノイドパイロットバルブ）

すべてのソレノイドコイルは連続運転に対応しています。27シリーズは、30インチのリード線を備えた標準的な1/2インチの電線管接続を採用しています。表示灯キットはオプションの付属品としてご用意しています。

電気接続オプション

流量性能データ

ソレノイドパイロット制御バルブおよび圧力制御バルブの流量性能データ。1-2 (供給) 方向と 2-3 (排気) 方向については 3/2 Cv 値を示します。1-2/1-4 方向と 4-3/2-3 方向については 4/2 Cv 値を示します。応答時間の式: 応答時間 (ミリ秒) = M + (F x V)、ここで V は供給圧力の 90% まで充填または供給圧力の 10% まで排気する下流側の体積 (立方インチ) です。

応答時間計算式：応答時間（ミリ秒）＝M＋（F×V）、ここでMは最小応答定数（ミリ秒）、Fは充填または排気係数（ミリ秒/立方インチ）、Vは供給圧力の90%まで充填または10%まで排気される下流側の体積（立方インチ）です。各本体サイズおよび機能におけるMとFの値は、ROSS 27シリーズのカタログに表形式で記載されています。

認証およびコンプライアンス

代表的な用途と産業分野

金属プレス加工およびプレス成形

• 機械式および油圧式プレスクラッチブレーキ制御装置は、シリンダーの迅速な作動と排気のために高いCv流量を必要とします。2インチおよび2-1/2インチの本体サイズは、プレスサイクルタイムの要件を満たすために必要な流量を提供します。
• ブランキング、絞り加工、順送金型加工など、数百万サイクルにわたる信頼性の高いバルブ切り替えが稼働率に不可欠な工程において、ポペット設計はスプール摩耗による漏れを解消し、プレスタイミングのずれを防ぎます。
• コイル供給、搬送、および自動化回路は、プレス加工ラインと統合されており、複数の27シリーズバルブが協調的な方向制御を提供します。
• OSHAおよびISO 13849規格への準拠を満たすためにTUV認証バルブが必要とされるプレスガードシステム向けの、SIL 2認証安全回路。

自動車および組立製造

• 車体工場の溶接治具、クランプ／アンクランプ回路、ゲート自動化など、高流量と高速応答がサイクルタイム短縮に求められる用途に適しています。自己洗浄機能付きポペット設計により、溶接スパッタや金属粉塵による汚染にも耐えられます。
• 塗装ブースやコーティングラインで使用される空気圧アクチュエータは、長寿命でメンテナンスフリーであるため、生産の中断を最小限に抑えることができます。
• 組立ラインの資材搬送、昇降・傾斜テーブル、アクチュエータ回路など、単一製品ファミリー内で1/4インチから2-1/2インチまでの全ポートサイズ範囲を必要とする用途向け。
• エンジンおよびトランスミッション試験セルの空気圧システムでは、バルブの寿命全体にわたって一貫した応答時間を確保することで、数百万サイクルにわたる信頼性の高い試験再現性を実現します。

包装および資材取り扱い

• ケース組み立て、カートンシーリング、パレタイジング、ストレッチラップシステムなど、粉塵の多い段ボール繊維環境下で高頻度動作のソレノイドバルブが確実に作動する必要がある用途に適しています。耐汚染性に優れたポペット構造により、予期せぬメンテナンスを削減できます。
• コンベヤの分岐器、プッシャー、ストッパー、および移送ステーションは、双方向の正確な位置制御のために4/2構成で制御される複動シリンダを使用します。
• 真空包装および成形充填シールラインでは、包装ラインの生産速度を満たすために、高速かつ再現性の高い気流制御が求められる。
• 大容量の空気供給および排気のために、2インチおよび2-1/2インチの本体サイズを使用した袋詰めおよびバルク材搬送システム。

一般産業およびプロセス製造業

• タイヤ成形、ゴム加硫、プラスチック加工における空気圧機器など、標準温度範囲（媒体温度175°Fまで）が一般的なプロセス環境条件をカバーしている用途。
• 木工機械には、クランプ、送り、位置決め回路など、おがくずの多い環境下でも確実に作動する回路が必要です。セルフクリーニング式のポペットは、スプール式よりも汚染に対する耐性に優れています。
• エアブローオフシステム、部品排出装置、洗浄ステーションには、瞬間的な流量を最大化するために大型の本体サイズが採用されている。
• バルブの応答性が一定であるため、長時間の生産においても見当精度と切断精度が維持される印刷・加工機器。
• 鋳造・鋳造支援装置、搬送自動化装置、および微粒子汚染が避けられない金型搬送回路。

安全およびエネルギー遮断システム

• プレス機、ロボット、および危険な動作時の安全対策として、カテゴリー3およびカテゴリー4の安全アーキテクチャに対応した、TUV SIL 2認証取得済みの27シリーズを使用した安全排気弁およびダンプバルブ回路。
• 最もリスクの高い用途向けに、27シリーズバルブをペアで使用した冗長な空気圧安全回路（1oo2）により、SIL 3の安全度レベルを実現します。
• 27シリーズを工具交換ゾーンまたはメンテナンスゾーンの上流にある主要な空気圧遮断要素として使用する、機械のロックアウト/タグアウト手順用のエネルギー遮断回路。

注文と型番構成

ROSS Classic 27シリーズは、バルブの機能、本体/ポートサイズ、作動方式、電圧を符号化した構造化された型番システムを採用しています。以下に、ソレノイドパイロット制御の3/2ノーマルクローズバルブの型番構造を示します。

電圧コード：W = 24 VDC、Z = 110～120 VAC、50/60 Hz。その他の電圧については、ROSS Controlsまでお問い合わせください。

G（BSPP）ネジバージョン：型番の先頭に「D」を付けてください（例：D2773B5001W）。すべての本体サイズと機能に対応しています。

アダプターの接尾辞：加圧ブースターアダプターモデルはサイズコードに「9」を付加します（例：2773B5009W）。エアインデックスアダプターは「8」を付加します。タイミングシーケンスアダプターは「4」（タイミングイン）または「5」（タイミングアウト）を付加します。詳細なアダプターモデル構成については、ROSSまでお問い合わせください。

ダイレクトダブルソレノイドモデル（3/2機能および4/2機能、クリック式）は、型番の接頭辞から作動番号の数字を省略します。ダイレクトダブルソレノイドの型番の詳細は、ROSS 27シリーズのカタログを参照してください。

1-1/2インチおよび2インチボディサイズのD2モデルは、最大流量を実現するために、特大ポート構成（1-1/2インチボディで最大2-1/2インチポート）で提供されています。これらはカタログでD2の表記で示されています。

ソレノイドパイロット制御式2/2バルブの型番（一部サイズ）

ソレノイドパイロット制御式3/2バルブの型番（一部サイズ）

圧力制御式3/2バルブの型番（一部サイズ）

アクセサリー

排気サイレンサー

アルミ製排気サイレンサーは、バルブ排気口からの圧縮空気の排気騒音を低減します。ポートサイズは1/4インチから2-1/2インチまで対応。耐圧は0～290psig（0～20bar）です。

警告：排気サイレンサーの流量容量は、バルブの排気流量容量以上でなければなりません。容量不足または汚染されたサイレンサーは、排気ポートに背圧を発生させ、ポペットシート間の差圧を低下させ、バルブの不完全なシフトや不安定なシフトを引き起こす可能性があります。

インジケーターライトキット

オプションのインジケーターライトキットを使用すると、ソレノイドパイロット制御の27シリーズバルブの動作をソレノイド作動時に視覚的に確認できます。24VDC、110～120VAC、および220VACの電圧に対応しています。型番：862K87-W（24VDC）、862K87-Z（110～120VAC）、862K87-Y（220VAC）。

加圧ブースターアダプター

ソレノイドパイロットとバルブ本体の間に取り付けることで、15 psig (1 bar) という低いパイロット圧力でも動作させることができます。圧力ブースターアダプタは、供給圧力を使用して低信号のパイロット圧力を完全な動作力に変換し、27 シリーズを低圧パイロット信号を持つ空気圧回路で動作させます。モデルにはサイズコードに「9」が付加されます (例: 2773B5009W)。

エアインデックスアダプター

ソレノイドパイロット制御式の27シリーズバルブを、パルス制御式の機械式デテントバルブに変換します。ソレノイドへの瞬間的な電気信号によりバルブが移動し、連続的な電源供給なしで作動位置に保持されます。同じソレノイドからの2回目の瞬間的な信号により、バルブは非作動位置に戻ります。電源オフ時の位置保持が必要な用途に便利です。

タイミングシーケンスアダプタ

ソレノイドの通電とバルブの切り替えの間に、連続的に調整可能な時間遅延を提供します。2/2バルブの場合、調整可能な遅延時間は最大30秒です。3/2および4/2バルブの場合、最大3秒です。テーパーニードルにより、スムーズで再現性の高い時間調整が可能です。タイミングシーケンス延長アダプタを使用すると、スナップアクション応答で最大60秒まで調整範囲を拡張できます。

関連製品およびアクセサリー

• 21シリーズ標準温度クラシックバルブ- 標準温度用途向けインラインポペットバルブファミリー。ポートサイズは最大1-1/2インチ。27シリーズとポペット構造および動作原理を共有。最大ポートサイズ1-1/2インチで十分な場合に選択可能。https ://www.rosscontrols.com/en/series/229-standard-temperatures-classic-21-series
• 27シリーズ低温/高温対応クラシックバルブ- 27シリーズの標準的な配管接続タイプで、フッ素樹脂またはブナNシールを採用し、標準の40～175°F（約4～79℃）範囲外の極端な温度用途向けに構成されています。https ://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series
• 2759シリーズ 低温/高温対応 DIN/M12接続 21シリーズ- DIN EN 175301-803およびM12クイックディスコネクト接続を備えた21シリーズポペットバルブ。-40°F～300°Fの極端な温度環境に対応。TUV SIL 2認証取得済み。https ://www.rosscontrols.com/en/series/2759-lowhigh-temperatures-din-m12-connection-21-series
• SV27シリーズセンシングバルブ- 空気圧安全回路用のDPST位置スイッチを内蔵した27シリーズポペットバルブ本体。冗長バルブペアなしで99%の診断範囲とカテゴリ2/PL c準拠を実現します。https ://www.rosscontrols.com/en/series/1298-directional-control-valve-sv27-series
• 排気サイレンサー- 27シリーズバルブからの圧縮空気排気音を低減するため、排気ポートサイズ1/4インチから2-1/2インチまで対応し、定格圧力290psigのアルミニウム製サイレンサー。https ://www.rosscontrols.com/en/series/90-silencers
• LOXロックアウトバルブ- OSHAのロックアウト/タグアウト要件に基づき、メンテナンス中の安全なエネルギー遮断を実現する空気圧式ロックアウトバルブ。27シリーズ空気圧システムに対応。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

よくある質問（FAQ）

Q：Classic 27シリーズで利用可能な最大ポートサイズはどれくらいですか？

A：クラシック27シリーズは、最大2-1/2インチNPTまたはG（BSPP）のポートサイズに対応しています。2インチの本体サイズは、3/2構成で最大2-1/2インチの入口および出口ポートサイズに対応します。2-1/2インチの本体サイズは、3/2 NC構成で最大70 Cv（70,000 Nl/分）の流量容量を持つ2-1/2インチポートを提供します。

Q：27シリーズは21シリーズとどのように違うのですか？

A：主な違いは本体サイズと流量容量です。21シリーズは最大1-1/2インチのポートサイズに対応し、最大流量は約Cv 33です。27シリーズは2-1/2インチのポートサイズまで対応し、3/2構成では最大流量がCv 82に達します。両シリーズとも同じポペット構造を採用しており、27シリーズは21シリーズの標準接続モデルと同じ1/2インチのコンジット電気接続を使用しています。

Q：27シリーズにはどのような作動方式のオプションがありますか？

A：作動方式は3種類あります。（1）ソレノイドパイロット制御：内蔵ソレノイドを使用してパイロット信号を生成し、ポペットを移動させます。（2）直接ダブルソレノイド制御：2つのソレノイドにより、スプリングリターンなしで両方向に確実なクリック制御を実現します。（3）圧力（空気圧）制御：外部の空気圧パイロット信号を使用します。これら3種類はすべて、2/2、3/2、4/2の各機能で利用可能です。

Q：27シリーズの動作圧力範囲はどれくらいですか？

A：本体サイズが3/8インチから1-1/2インチまでは、15～150 psig（1～10 bar）の圧力範囲で動作します。2インチの本体サイズは、最低30 psig（2 bar）の圧力が必要で、最大圧力は150 psig（10 bar）です。圧力制御モデルの場合、外部パイロット供給圧力は入口圧力以上でなければなりません。

質問：パイロット供給源を現場で内部から外部に変更することは可能ですか？

A：はい。27シリーズは、内部パイロット供給と外部パイロット供給を現場で切り替えることができます。外部パイロットポート（X-1）から既存のパイププラグを取り外し、X-1に外部パイロット圧力を供給すると、バルブは外部パイロット動作に切り替わります。X-1にプラグを取り付け、入口供給を使用すると、内部パイロット動作に戻ります。新しい部品は必要ありません。

Q：クラシック27シリーズの耐熱温度は何度ですか？

A：標準のブナNシール付き27シリーズは、ソレノイドパイロットモデルの場合、周囲温度4～50℃（40～120°F）、圧力制御モデルの場合、周囲温度4～80℃（40～175°F）に対応しています。媒体温度は、すべての構成で4～80℃（40～175°F）です。この範囲外で使用する場合は、代替シール材を使用した低温/高温対応の27シリーズが必要です。

Q: G（BSPP）スレッドバージョンはありますか？

A：はい。27シリーズのバルブ全モデルは、型番の先頭に「D」を付けることで、G（BSPP）ネジ仕様を選択できます。例えば、2773B5001W（NPT）はD2773B5001W（Gネジ）となります。これは、すべての本体サイズ、機能、および作動方式に適用されます。

Q：アダプタにはどのような特別な制御機能がありますか？

A: 4種類のアダプタタイプにより、ベースとなる27シリーズバルブを拡張できます。(1) 15 psigまでの低パイロット圧力での動作に対応する圧力ブースターアダプタ。(2) 単一のソレノイドからのインパルス制御による機械的デテント動作に対応するエアインデックスアダプタ。(3) 最大30秒(2/2)または3秒(3/2および4/2)まで調整可能な時間遅延に対応するタイミングシーケンスアダプタ。(4) スナップアクション応答で最大60秒の遅延に対応するタイミングシーケンス拡張アダプタ。

Q：27シリーズは安全認証を受けていますか？

A:はい。Classic 27シリーズは、TÜV RheinlandのSIL 2（IEC 61508/61511）認証を取得しており、単体構成ではHFT=0、冗長構成ではSIL 3（HFT≧1）に対応しています。性能レベルは、EN ISO 13849-1に基づき、PL c（アプリケーション固有の診断機能を備えた単体構成）およびPL d（冗長構成）となっています。CE適合宣言書およびEAC適合宣言書が付属します。

Q：27シリーズにはどのようなろ過が必要ですか？

A：最適なバルブ性能と耐用年数を維持するため、圧縮空気供給は最低でも5ミクロンまでろ過する必要があります。ポペットバルブはスプールバルブよりも本質的に汚染に強いですが、5ミクロンを超える粗大粒子による汚染は、時間の経過とともにシートの摩耗を加速させる可能性があります。

Q：27シリーズは潤滑油が必要ですか？

A：バルブは圧縮空気供給の潤滑を必要としません。システムに潤滑剤を使用する場合、または潤滑剤が存在する場合は、アニリン点が180°F～220°F、ISO 32以下の粘度の石油系潤滑剤のみを、1分間に約1滴の速度で使用してください。リン酸エステル系の作動油添加剤は、ブナNシールを劣化させるため、使用しないでください。

質問：バルブの応答時間はどのように計算すればよいですか？

A：次の式を使用します。応答時間（ms）= M + (F x V)。ここで、Mは最小応答定数（ミリ秒）、Fは充填または排気係数（ms/立方インチ）、Vは供給圧力の90%まで充填または10%まで排気するのに必要な下流側の体積（立方インチ）です。各本体サイズ、ポート構成、およびバルブ機能に対応するMとFの定数は、ROSS 27シリーズのカタログに表形式で記載されています。

Q：27シリーズのCADモデルは入手可能ですか？

A：はい。27シリーズの全構成に対応したCADモデルは、ROSS Controlsのウェブサイト（rosscontrols.com）からダウンロード可能です。CADモデルは主要なプラットフォームフォーマットに対応しており、機械設計アセンブリへの直接統合が可能です。

設置およびメンテナンスに関するガイドライン

• 取り付け方向は問いません。バルブ本体からの凝縮水の排出を最適化するためには、ソレノイドを上向きにした垂直取り付けが推奨されます。
• 5ミクロン以上のろ過精度でろ過された圧縮空気を供給してください。粗大粒子による汚染はポペットシートの摩耗を促進し、確実なシールを妨げる可能性があります。
• 給水管や排気口を塞がないでください。給水配管のサイズが小さすぎると、利用可能な圧力が最低作動圧力を下回り、バルブの応答が不安定になります。
• 外部パイロット供給構成の場合、運転中は常にパイロット圧力が入口供給圧力以上であることを確認してください。パイロット圧力が入口圧力を下回ると、バルブが移動したり、位置を保持したりできなくなります。
• 本体サイズが3/8インチから1-1/2インチの場合は最低作動圧力が15 psig（1 bar）、2インチの場合は30 psig（2 bar）です。これらの圧力を下回って使用しないでください。
• 排気サイレンサーは、バルブの排気流量と同等以上の流量容量を備えている必要があります。該当する排気ポートサイズに適した定格のサイレンサーを取り付けてください。サイレンサーが汚染されていると、排気ポートの背圧が増加し、バルブの完全な切り替えが妨げられる可能性があります。
• 潤滑された圧縮空気を使用する場合は、石油系潤滑剤（ISO 32粘度以下、アニリン点180～220°F）を1分間に約1滴の割合で使用してください。合成潤滑剤やリン酸エステル系潤滑剤は、ブナNシールを劣化させます。
• ソレノイドパイロット制御バルブの場合、通電前に供給電圧と周波数がソレノイドコイルの定格と一致していることを確認してください。電圧または周波数が不適切な状態で動作させると、コイルが損傷します。
• ソレノイド型に搭載されている非ロック式の手動オーバーライド機能は、試運転および保守点検専用です。通常の生産運転において、手動オーバーライド機能を電気制御の代替として使用しないでください。
• アダプターオプション（圧力ブースター、タイミングシーケンス、エアインデックス）を使用して設置する場合は、アダプターの構成がシステムの動作圧力範囲に適していることを確認してください。アダプター固有の動作パラメータについては、ROSS 27シリーズのカタログを参照してください。
• メンテナンス時にコイルを取り外したり、手動で操作したりできるよう、ソレノイドアセンブリの上部に十分なクリアランスを確保してください。本体サイズごとのクリアランス要件については、27シリーズカタログの寸法図を参照してください。
• D2モデルのバリエーション（1-1/2インチまたは2インチの本体に特大ポートが付いているもの）については、接続配管および下流側のコンポーネントが、流量制限を生じさせることなく、より大きなポート径に対応できるサイズであることを確認してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSS Controlsのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成、技術サポート、寸法図、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

ROSS 27シリーズのカタログには、完全な技術データ、型番コンフィギュレーター、全ボディサイズの寸法図、およびアプリケーションガイドが掲載されています。rosscontrols.comから直接ダウンロードできます。
