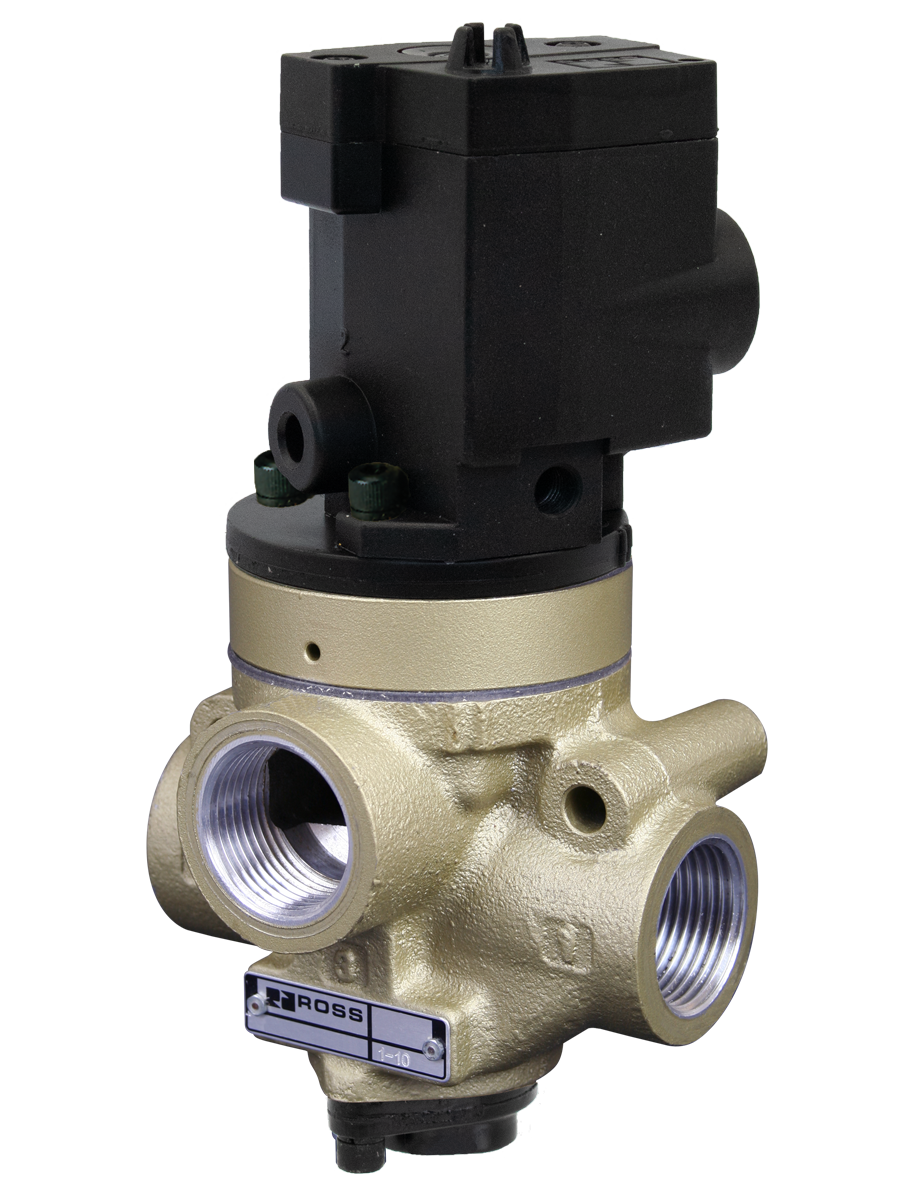

27シリーズ（コントロールアダプター付き） 機能内蔵インラインポペットバルブ
- 時限シーケンスの作動および/または作動停止
- 1 つの圧力源からの作動および/または作動停止の瞬間制御
- 低信号圧で使用する作動力倍増器
- 高い汚れ耐性を実現するポペット構造
- 内部または外部。外部パイロット電源で使用するために現場で簡単に変換可能
読み込んでいます...
読み込んでいます...
ROSS Controls 233シリーズ - LOGICAIRエアロジックアダプター付き標準温度方向制御弁 [クラシック27シリーズ]
製品概要
ROSS ControlsのLOGICAIRエアロジックアダプタ付き標準温度方向制御弁は、実績のある27シリーズプラットフォーム内のインラインポペット方向制御弁ファミリーであり、外部電気部品なしでバルブ本体に直接高度なシーケンス、タイミング、および力増幅機能を追加するLOGICAIR空圧ロジックアダプタの統合が特徴です。2/2、3/2、および4/2機能があり、ポートサイズは1/4インチから1-1/2インチまでです。これらのバルブは、最大流量容量34 Cv（33,000 Nl/分）に達し、媒体の場合は40～175°F（4～80°C）、ソレノイドモデルの場合は周囲温度最大120°F（50°C）の標準温度範囲で動作します。
空気圧回路の方向制御弁は、圧縮空気の流れの方向、開始、停止を制御します。27シリーズのポペット構造は、内部部品間の摺動動作を排除し、確実な面シールによるほぼゼロの漏れ、シートを通過する高速気流によるセルフクリーニング動作、および弁の寿命全体にわたる一貫した応答時間を実現します。233シリーズは、この基盤の上にLOGICAIRアダプタを追加することで、遅延作動および非作動、単一圧力源からのインパルス制御デテント動作、低パイロット圧力で使用するための作動力増幅などの機能を実現します。
ソレノイドパイロット制御式と空気圧制御式の両方の作動方式が選択可能です。ソレノイド式は、ACおよびDC電源に対応した複数の電圧オプションを備え、すべてのソレノイドモデルに、埋め込み式のゴム製非ロック式手動オーバーライドボタンが標準装備されています。圧力制御式は、電気部品を最小限に抑える必要がある本質安全防爆構造または防爆構造の設置に最適です。すべてのタイプで内部または外部パイロット電源に対応しており、現場での切り替えはパイププラグの位置変更のみで済みます。
一般産業、包装、自動車、またはプロセス用途で空気圧コンポーネントを指定する設計エンジニアにとって、233シリーズは、補助ロジック要素、専用のタイミングリレー、または追加のソレノイドステージを使用することなく、バルブに直接空気圧ロジックを実装できるコンパクトな方法を提供します。
主なエンジニアリング機能
- LOGICAIR 空圧ロジックアダプタ- 6種類の異なるアダプタタイプが27シリーズバルブ本体に直接取り付けられ、電気部品を使用せずに、タイミングシーケンスによる作動/非作動、インパルス制御によるクリック動作、作動力の増幅、および入口ポート制御によるタイミングを実現します。
- 高い耐汚染性を実現するポペット構造- 垂直に配置されたポペット面シールにより、確実な遮断性能を備えた高流量経路が実現します。シートを通過する高速気流がセルフクリーニング作用を発揮し、スプール式バルブのような摩耗の進行がなく、汚染された空気環境下でも信頼性の高い動作を可能にします。
- ほぼゼロの漏れと確実なシール- ポペット面シールの形状により、全作動圧力範囲にわたって確実な遮断が維持され、クリアランスタイプのスプールシールに伴うバイパス損失が排除されます。
- 滑り動作なし- 内部部品は滑り接触することなく軸方向に移動するため、スプールバルブに長期間使用する際に発生する摩耗による漏れの増加を防ぎます。
- バルブ寿命全体にわたって一貫した応答時間- 差動ピストン作動設計により、数百万サイクルにわたって安定したシフト時間を実現し、公表されているM定数とF定数を使用して正確な応答時間を予測できます。
- 内部または外部パイロット供給- ほとんどの構成では、パイププラグの位置を変更するだけで、バルブ本体や型番を変更することなく、現場で内部パイロット供給と外部パイロット供給を切り替えることができます。
- アクチュエータ近傍へのインライン取り付け- インラインボディ設計により、アクチュエータのすぐ隣に設置できるため、各サイクルで加圧または排気する必要のある配管の容積が削減され、システム全体の応答時間が向上します。
- 非ロック式手動オーバーライド- フラッシュゴム製の非ロック式オーバーライドボタンは、試運転、トラブルシューティング、およびシステム検証のために、すべてのソレノイドパイロットモデルに標準装備されています。
- NPTおよびGネジ規格のオプション- すべてのポートサイズは、北米および国際的なシステム要件に対応するため、NPTおよびG（BSPP）ネジ規格の両方で提供されます。
- TUV SIL 2 認証- 27 シリーズは、単一アプリケーションでは IEC 61508/61511 に基づく SIL 2 および EN ISO 13849-1 に基づく PL c の TUV Rheinland 認証を取得しており、HFT が 1 以上である冗長構成では SIL 3 および PL e の認証を取得しています。
技術仕様
一般仕様
| パラメータ | 仕様 |
| バルブの機能 | 2/2 (NCとNO)、3/2 (NCとNO)、4/2 |
| 工事 | ポペット |
| アクチュエーション | ソレノイドパイロット制御式、圧力（空気圧）制御式 |
| ポートサイズ | 1/4インチ、3/8インチ、1/2インチ、3/4インチ、1インチ、1-1/4インチ、1-1/2インチ |
| スレッドの種類 | NPTとG（BSPP） |
| 最大流量 | 34 Cv / 33,000 Nl/分 |
| 作動圧力 | 15～150 psig（1～10 bar） |
| フローメディア | ろ過された圧縮空気。5ミクロンのろ過を推奨。 |
| 取り付け | インライン表示。向きは問わない（縦向きが望ましい）。 |
| バルブ本体材質 | 鋳造アルミニウム |
| ポペット素材 | アセタール樹脂とステンレス鋼 |
| シール材 | ブナN |
| 手動オーバーライド | ロック機構のないフラッシュ用ゴムボタン（ソレノイド式モデルのみ） |
| パイロットの種類 | 内部または外部；現場で変換可能 |
温度定格
233シリーズは、標準的な工業用温度範囲内で動作します。ソレノイドパイロット制御モデルは、ソレノイドコイルの熱制限のため、圧力制御モデルよりも周囲温度範囲が狭くなります。
| 構成 | 周囲温度 | 培地温度 |
| ソレノイドパイロット制御 | 40～120°F（4～50°C） | 40～175°F（4～80°C） |
| 圧力制御 | 40～175°F（4～80°C） | 40～175°F（4～80°C） |
重要：媒体温度が175°Fの上限付近の場合、圧縮空気供給が適切にろ過および乾燥されていることを確認し、結露によるブナNシールの劣化を防いでください。
電気データ（ソレノイドパイロットバルブ）
すべてのソレノイドコイルは連続運転に対応しています。DCモデルはソレノイド1個あたり14ワットの電力を消費します。ACモデルは、突入電流87VA、保持電流30VA（シングルソレノイド）、または突入電流190VA、保持電流40VA（ダブルソレノイド）を消費します。ダブルソレノイドバルブのソレノイドハウジングには、表示灯が標準装備されています。
| 電圧 | 消費電力 |
| 24VDC | ソレノイド1個あたり14ワット |
| 110～120VAC、50/60Hz（シングルソレノイド） | 87VA流入、30VA保持 |
| 230～240VAC、60Hz（シングルソレノイド） | 87VA流入、30VA保持 |
| 110～120VAC、50/60Hz（ダブルソレノイド） | 突入電流190VA、保持電流40VA（ソレノイドあたり） |
| 230～240VAC、60Hz（ダブルソレノイド） | 突入電流190VA、保持電流40VA（ソレノイドあたり） |
電気接続オプション
| 接続タイプ | コイルコード |
| 電線管／リード線で直接配線（ソレノイドパイロットモデル） | 標準 |
| 圧力制御式（電気接続なし） | 該当なし |
流量性能データ
代表的な3/2ノーマルクローズ型ソレノイドパイロットと圧力ブースターによる圧力制御構成における流量係数（Cv）値を示します。応答時間は次のように計算されます。応答時間（ミリ秒）= M + (F x V)、ここでVは供給圧力の90%まで充填される、または供給圧力の10%まで排出される下流側の体積（立方インチ）です。
| 体格 | ポート1、2 / ポート3 | Cv 1-2 (Nl/分) | Cv 2-3 (Nl/分) | M（ミリ秒） | F 充填/排気 | 重量（ポンド／キログラム） |
| 3/8 | 1/4インチ / 1/2インチ | 1.9 (1,900) | 3.3 (3,200) | 10 | 0.90 / 0.80 | 3.5 (1.6) |
| 3/8 | 3/8インチ / 1/2インチ | 2.9 (2,800) | 4.4 (4,300) | 10 | 0.70 / 0.50 | 3.5 (1.6) |
| 3/4 | 1/2インチ / 1インチ | 6.2 (6,100) | 9.4 (9,300) | 11 | 0.43 / 0.27 | 4.3 (2.0) |
| 3/4 | 3/4インチ / 1インチ | 8.2 (8,100) | 10 (9,800) | 11 | 0.36 / 0.26 | 4.3 (2.0) |
| 1-1/4 | 1インチ / 1-1/2インチ | 21 (21,000) | 27 (27,000) | 28 | 0.17 / 0.14 | 9.0 (4.1) |
| 1-1/4 | 1-1/4インチ / 1-1/2インチ | 29 (29,000) | 29 (29,000) | 28 | 0.15 / 0.15 | 9.0 (4.1) |
| 1-1/2 | 1-1/2インチ / 1-1/2インチ | 30（30,000） | 30（30,000） | 28 | 0.15 / 0.15 | 9.0 (4.1) |
応答時間計算式：応答時間（ms）＝M＋（F×V）、ここでMは最小応答定数（ms）、Fは充填または排気係数（ms/in3）、Vは下流側の体積（立方インチ）です。MとFの値は、ROSS 27シリーズLOGICAIRカタログに本体サイズと機能ごとに記載されています。
認証およびコンプライアンス
| 認証／規格 | 詳細 |
| SIL評価 | IEC 61508およびIEC 61511によれば、単一アプリケーション（HFT = 0）ではSIL 2、冗長アプリケーション（HFT >= 1）ではSIL 3となる。 |
| 認証機関 | TÜVラインランドによる、IEC 61508およびIEC 61511に基づく第三者安全認証。 |
| パフォーマンスレベル | EN ISO 13849-1: アプリケーション固有の診断を伴う単一アプリケーションではPL c、冗長アプリケーションではPL e (HFT >= 1)。 |
| CEマーキング | ソレノイドパイロット制御式および圧力制御式の各型式について、該当するEU機械指令の要件を満たすCE適合宣言書。 |
| ATEX | ATEX対応の操作説明書をご用意しております。危険区域での使用に適した防爆型ソレノイドパイロットのオプションについては、ROSS Controls社にお問い合わせください。 |
代表的な用途と産業分野
自動組立機および一般産業機械
- 組立ラインにおけるシーケンシャルシリンダ作動では、プログラマブルロジックコントローラの出力なしに、タイミングシーケンスアダプタによって連続する空気圧アクチュエータのストローク間の遅延が制御されます。
- ピックアンドプレース治具およびクランプ治具は、瞬間的なパイロット信号の後、位置を保持するためのエアインデックス（クリック式）メモリ機能を必要とし、長時間の保持期間中の圧縮空気消費量を削減します。
- アクチュエータの近くにインラインポペットバルブを設置することで、コンベアやマテリアルハンドリングシステムにおける空気量を最小限に抑え、サイクルタイムを改善できる。
- 制御された作動タイミングと、大口径シリンダへの信頼性の高い高流量供給を必要とする空気圧プレスおよび成形作業。
包装と印刷
- ケース組み立て、カートン密封、パレタイジングシステムにおいて、自己洗浄機能付きポペット設計により、包装ラインでよく見られる微粒子を含んだ空気環境にも耐えることができます。
- 真空ピックアンドプレースカップ制御は、3/2の常時開または常時閉構成を使用し、移送中のグリップを維持するためにタイムアウトによる非作動制御を行う。
- 印刷機におけるウェブ張力と見当合わせの制御は、見当合わせの精度にとってバルブの応答時間の一貫性が極めて重要です。
- 製品検査ラインにおけるブロー機能および不良品排出機能は、瞬間的なパイロット信号によって、単一の明確な作動イベントを確実に発生させる必要がある。
自動車板金塗装工場
- 自動車車体工場における抵抗溶接治具やクランプガンのアクチュエータ制御では、ポペットの耐久性と耐汚染性により、予期せぬダウンタイムを削減できます。
- 塗装ラインコンベアの停止・起動シリンダー制御。電気式タイミングリレーを使用せずに、時間シーケンス遅延により部品の位置決めを制御できます。
- 車体下部のコーティングおよびシーリング塗布装置は、長い空気供給経路でパイロット圧力が変動する場合でも、バルブを確実に切り替えるために圧力ブースターアダプターを使用します。
金属、ガラス、およびプロセス産業
- 鋼鉄およびアルミニウム加工ラインにおける空気圧アクチュエータ制御。媒体温度は華氏175度近くまで上昇し、ソレノイドゾーンの周囲温度は華氏120度のソレノイド制限値内に収まる。
- ガラス成形および焼鈍炉の空気圧制御には、ソレノイドコイルを設置できない最高175°Fの高温環境下で圧力制御方式が用いられる。
- IEC 61511に準拠した安全計装システムにおいてSIL 2定格の空気圧コンポーネントを必要とする施設における化学プロセス遮断弁の作動。
- 鋳造工場における空気圧制御では、圧縮空気供給中に高濃度の微粒子が含まれるため、自己洗浄機能と高い耐汚染性を備えたポペット設計が求められる。
注文と型番構成
LOGICAIR搭載のROSS 27シリーズは、アダプタの種類、バルブの機能、作動方式、ポート構成、および電気的仕様をコード化した構造化された型番システムを採用しています。接頭辞「D」はG（BSPP）ネジを示し、標準モデル（接頭辞なし）はNPTネジです。
|
型番構造例：27 - 7 - 3 - B - 200 - 9 - W 27シリーズ（27シリーズ クラシック） | 7 作動コード（7 = ソレノイドパイロット、5 = 圧力制御） | 3 バルブ機能コード (1 = 2/2 NC、2 = 2/2 NO、3 = 3/2 NC、4 = 3/2 NO、6 = 4/2) | B 改訂レベル | 200 ボディ/ポートサイズコード（下記のポートサイズコード表を参照） | 9．アダプタタイプコード（下記のアダプタコード表を参照） | W電圧コード（W = 24 VDC、Z = 110-120 VAC 50/60 Hz、Y = 230-240 VAC 60 Hz） ポートねじ：標準＝NPT（接頭辞なし）；G（BSPP）＝型番の前にD接頭辞を追加 NPTの例：2773B2009W 例G：D2773B2009Z |
ソレノイドパイロットモデルの電圧コード：W = 24 VDC、Z = 110～120 VAC、50/60 Hz、Y = 230～240 VAC、60 Hz。その他の電圧については、ROSS Controlsまでお問い合わせください。
アダプタコード：9 = 圧力ブースター（ソレノイド）；8 = エアインデックス／時間指定イン／アウトシーケンス（ソレノイド）；4 = 時間指定インシーケンス；5 = 時間指定アウトシーケンス；6 = 延長アダプタ付き時間指定インシーケンス；7 = 延長アダプタ付き時間指定アウトシーケンス。圧力制御アダプタの場合、作動コードは5に変わり、アダプタの接尾辞も同じロジックに従います。
G（BSPP）ネジの場合は、型番の前に接頭辞Dを追加してください（例：D2773B2009W）。
LOGICAIRアダプター付きのダブルソレノイド4/2バルブを注文する際は、混合作動を使用する場合は両方のソレノイド電圧コードを指定するか、構成に関するガイダンスについてはROSSにお問い合わせください。
危険区域での使用に適した防爆型ソレノイドパイロットオプションについては、ROSS Controlsに直接お問い合わせください。
本体およびポートサイズコード
| コード | 体格 | 入口/出口ポート | 排気ポート |
| 200 | 3/8インチ | 1/4インチ | 1/2インチ |
| 300 | 3/8インチ | 3/8インチ | 1/2インチ |
| 401 | 1/2インチ | 1/2インチ | 1/2インチ |
| 400 | 3/4インチ | 1/2インチ | 1インチ |
| 500 | 3/4インチ | 3/4インチ | 1インチ |
| 601 | 1インチ | 1インチ | 1インチ |
| 600 | 1-1/4インチ | 1インチ | 1-1/2インチ |
| 700 | 1-1/4インチ | 1-1/4インチ | 1-1/2インチ |
| 801 | 1-1/2インチ | 1-1/2インチ | 1-1/2インチ |
LOGICAIRアダプターフローの概要
| アダプターの種類 | 適用可能な機能 | 最大CV値 | 最大Nl/分 | 最大遅延時間 (2/2) | 最大遅延時間（3/2、4/2） |
| 加圧ポンプ | 2/2、3/2、4/2 | 32 | 31,000 | 該当なし | 該当なし |
| 空気指数 | 3/2、4/2 | 27 | 27,000 | 該当なし | 該当なし |
| タイミングシーケンス | 2/2、3/2、4/2 | 34 | 33,000 | 30秒 | 3秒 |
| 拡張付きタイミングシーケンス | 2/2、3/2、4/2 | 34 | 33,000 | 60秒 | 60秒 |
| タイミング付き入退出シーケンス | 2/2、3/2、4/2 | 32 | 31,000 | 30秒 | 3秒 |
| 入口ポート制御式タイミングイン | 2/2、3/2、4/2 | 34 | 33,000 | 調節可能 | 調節可能 |
アクセサリー
排気サイレンサー
アルミニウム製排気サイレンサーは、あらゆる排気ポートサイズに対応しています。定格圧力は290 psig（20 bar）です。バルブの切り替えを妨げる可能性のある背圧を防ぐため、サイレンサーの流量容量は接続バルブの排気容量以上である必要があります。
| ポートサイズ | ねじの種類 | Cv（Nl/分） | モデル（NPT） | モデル（G） |
| 1/2インチ | 男 | 6.8 (6,700) | 5500A4003 | D5500A4003 |
| 1インチ | 男 | 18 (18,000) | 5500A6003 | D5500A6003 |
| 1-1/2インチ | 女性 | 39 (38,000) | 5500A8001 | D5500A8001 |
警告：排気サイレンサーの流量容量は、接続するバルブの排気容量以上でなければなりません。サイレンサーが汚染または詰まっていると、背圧が増加し、バルブの切り替えが不完全または不安定になる可能性があります。
メスネジ式サイレンサー接続用六角ニップル
メスネジ付き排気サイレンサーをバルブ排気ポートに接続するための、スチール製のオス-オス六角ニップル。
| 適合サイズ | ねじの種類 | モデル（NPT） | モデル（BSPT） |
| 1-1/2インチ | 男性同士 | 488J27 | 122J39 |
手動オーバーライドキット
ソレノイドパイロット27シリーズバルブ用の交換およびアップグレード用手動オーバーライドキット。
| タイプ | キット番号 |
| フラッシュボタン、非ロック式 | 790K87 |
| フラッシュボタン、ロック式 | 792K87 |
| 拡張ボタン、非ロック式 | 791K87 |
| 手のひらガード付き拡張ボタン、非ロック式 | 984H87 |
インジケーターライトキット
シングルソレノイド27シリーズモデル用インジケーターライトキット（ダブルソレノイドモデルには標準装備）。ソレノイドが通電状態であることを視覚的に表示します。
| 電圧 | キット番号 |
| 24VDC | 862K87-W |
| 110～120VAC、50～60Hz | 862K87-Z |
| 230 VAC、50-60 Hz | 862K87-Y |
関連製品およびアクセサリー
- 標準温度クラシック27シリーズ（エアロジックなし） - LOGICAIRアダプターなしの27シリーズインラインポペットバルブ。最大2-1/2インチのポートサイズで、より高い流量要件に対応します。https ://www.rosscontrols.com/en/series/230-standard-temperatures-classic-27-series
- 低温/高温対応クラシック21シリーズ（DIN/M12接続） - -40°F～300°Fの極端な温度用途向けに、DIN/M12クイックディスコネクト接続を備えた21シリーズインラインポペットバルブ。https ://www.rosscontrols.com/en/series/2759-lowhigh-temperatures-din-m12-connection-21-series
- 低温/高温対応クラシック21シリーズ（コンジット接続） - 低温および高温用途向けの1/2インチコンジット接続を備えた21シリーズインラインポペットバルブ。https ://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series
- 真空標準温度クラシック27シリーズ- 標準温度での真空用途向けに構成された27シリーズインラインポペットバルブ。https://www.rosscontrols.com/en/series/232-vacuum-standard-temperatures-classic-27-series
- 排気サイレンサー- 排気騒音を低減するための、1/2インチ、1インチ、1-1/2インチのポートサイズに対応した、定格圧力290 psigのアルミニウム製排気サイレンサー。https ://www.rosscontrols.com/en/series/90-silencers
- ロックアウトバルブ（エネルギー遮断） - OSHAのロックアウト/タグアウト要件に基づき、メンテナンス中の安全なエネルギー遮断を実現するLOXロックアウトバルブ。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
よくある質問（FAQ）
Q：233シリーズは、標準的な230シリーズおよび27シリーズのバルブと何が違うのですか？
A： 233シリーズには、27シリーズのバルブ本体に直接取り付けられるLOGICAIR空圧ロジックアダプタが含まれています。これらのアダプタは、タイミングシーケンス遅延、エアインデックスデテントメモリ機能、低パイロット圧力用の圧力ブースト、および入口ポート制御によるタイミング制御をすべて空圧方式で提供します。230シリーズは、LOGICAIRアダプタのない27シリーズと同じプラットフォームで、最大2-1/2インチまでのより大きなポートサイズで利用可能です。
Q: 233シリーズで使用できるLOGICAIRアダプターの種類は何ですか？
A:アダプターは 6 種類あります。圧力ブースター (パイロット圧力が低い場合にピストンの作動力を増加させます)、エアインデックス (単一の信号源からのインパルス制御デテント動作)、タイムドシーケンス (作動または非作動時の調整可能な遅延、2/2 の場合は最大 30 秒、3/2 および 4/2 の場合は 3 秒)、タイムドシーケンスエクステンション (遅延を最大 60 秒まで延長し、スナップアクションを追加)、タイムドイン/アウトシーケンス (作動と非作動の両方で独立した調整可能な遅延)、およびインレットポート制御タイムドインシーケンス (アダプターは、別のパイロット信号ではなく、インレットポート圧力に応答します)。
Q：233シリーズの最大流量容量はどれくらいですか？
A： 1-1/4インチから1-1/2インチの本体サイズで、タイミングシーケンスアダプタおよびタイミングシーケンスエクステンションアダプタを装備したバルブの最大流量は34 Cv（33,000 Nl/分）です。プレッシャーブースターアダプタとエアインデックスアダプタは、最大ポートサイズでそれぞれ最大32 Cv（31,000 Nl/分）と27 Cv（27,000 Nl/分）に達します。
Q：動作圧力範囲はどのくらいですか？
A： 233シリーズの標準作動圧力は、1/4インチから1-1/2インチまでのすべてのポートサイズにおいて、15～150 psig（1～10 bar）です。圧力ブースターアダプターを使用する場合は、15 psig（1 bar）という低いパイロット圧力でもバルブを確実に作動させることができます。
Q：耐熱温度はどのくらいですか？
A：ソレノイドパイロット制御モデルは、周囲温度4～50℃（40～120°F）、媒体温度4～80℃（40～175°F）で動作します。圧力制御モデルは、周囲温度範囲を4～80℃（40～175°F）に拡張し、媒体温度範囲は同じです。233シリーズのバルブはすべてブナNシールを使用しています。
Q：233シリーズは、安全性が極めて重要な（SIL定格の）用途で使用できますか？
A：はい。27シリーズは、単体使用時において、IEC 61508/61511に基づくSIL 2およびEN ISO 13849-1に基づくPL cのTÜV Rheinland認証を取得しています。HFTが1以上の冗長構成では、SIL 3およびPL eを達成します。選択されたアダプタと機能の組み合わせに適用される具体的な安全データシートについては、ROSS Controlsにお問い合わせください。
Q：エアインデックスアダプターはどのように機能しますか？
A：エアインデックスアダプタは、バルブをインパルス制御式の機械的デテントバルブに変換します。最初の瞬間的なパイロット信号でバルブが作動し、信号が除去された後も作動位置に保持されます。同じソースからの次の瞬間的な信号でバルブが非作動状態になり、非作動位置に保持されます。このサイクルは、連続する瞬間的な信号ごとに繰り返され、電気的なラッチングやデテントソレノイドを使用せずにメモリ機能を実現します。
Q：このバルブは、内部パイロット供給と外部パイロット供給を切り替えることができますか？
A：はい。パイロット供給は、外部パイロットポートと内部パイロット通路の間にあるパイププラグの位置を変更することで、現場で内部供給と外部供給を切り替えることができます。外部パイロット供給を使用する場合は、パイロット圧力が入口圧力以上である必要があります。
質問：エアラインの潤滑は必要ですか？
A：ベースとなる27シリーズバルブは、エアライン潤滑を必要としません。ただし、タイミングシーケンス延長アダプタを取り付ける場合は、エアライン潤滑が必要です。潤滑を行う場合は、アニリン点が180°F～220°F、ISO 32以下の粘度の石油系潤滑剤を、1分間に約1滴の速度で指定してください。リン酸塩系添加剤を含む潤滑剤は避けてください。
Q：利用可能なスレッドの種類は何ですか？
A：すべてのポートサイズは、NPTネジとG（BSPP）ネジの両方でご利用いただけます。標準モデル番号はNPTネジに対応しています。G（BSPP）ネジをご注文の場合は、モデル番号の前に接頭辞Dを追加してください（例：2773B2009WではなくD2773B2009W）。
Q：3D CADモデルは入手可能ですか？
A： 233シリーズの各種モデルに対応したCADモデルは、ROSS Controlsのウェブサイトからダウンロード可能です。アクセス方法については、rosscontrols.comまたは(800) 438-7677までROSS Controlsにお問い合わせください。
質問：バルブの応答時間はどのように計算すればよいですか？
A：応答時間（ms）＝M＋（F×V）、ここでMは最小応答定数（ミリ秒）、Fは充填または排気係数（立方インチあたりms）、Vは供給圧力の90％まで充填または排気される下流側の容積（立方インチ）です。各本体サイズおよび機能におけるMとFの値は、ROSS 27シリーズLOGICAIR製品カタログに掲載されています。
設置およびメンテナンスに関するガイドライン
- 取り付け方向は自由ですが、最適な性能と結露排水のためには垂直取り付けが推奨されます。
- バルブとアダプターの寿命を最大限に延ばし、汚染物質がポペットシールやLOGICAIRアダプターニードルバルブに干渉するのを防ぐため、5ミクロンのろ過フィルターを使用したろ過空気を供給することを推奨します。
- 供給ラインや排気ポートを塞がないでください。塞ぐと圧力が最低作動圧力である15psigを下回り、変速が不規則になったり不完全になったりする原因となります。
- 外部パイロット供給構成の場合、パイロット圧力は入口圧力以上でなければなりません。
- タイミングシーケンス延長アダプタを使用する際は、エアラインの潤滑が必要です。アニリン点が180°F～220°F（約82℃～104℃）、粘度がISO 32以下の石油系潤滑剤を、1分間に約1滴のペースで使用してください。リン酸塩系添加剤を含む潤滑剤は、ブナNシールを劣化させるため使用しないでください。
- 試運転前に、アダプタ上の連続調整可能なテーパーニードルバルブを調整して、LOGICAIRのタイミングシーケンス遅延間隔を設定してください。実際の運転圧力および負荷条件下で遅延間隔を確認してください。
- 排気サイレンサーの排気流量が、バルブの排気流量と同等以上であることを確認してください。サイレンサーが汚染されていると背圧が上昇し、バルブの変速が不完全になる可能性があります。
- 現場で内部パイロット供給と外部パイロット供給を切り替える場合は、外部パイロットポートと内部パイロット通路の間にあるパイププラグの位置を変更してください。切り替え後、パイロット圧力が最低運転要件を満たしていることを確認してください。
- 周囲温度が120°F（約49℃）を超える環境で圧力制御式バルブを設置する場合は、すべてのソレノイド部品が高温ゾーンの外側に設置されていることを確認してください。圧力制御式バルブ本体の定格周囲温度は175°F（約80℃）です。
- 点検およびメンテナンスのために、接続ポートがアクセスしやすい位置にバルブを取り付けてください。LOGICAIRアダプターは、汚染された空気供給源を使用する場合、テーパーニードルとオリフィスの定期的な清掃が必要になる場合があります。
保証とグローバルサポート
ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。
ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本の各オフィスを通じてご利用いただけます。
技術サポートについては、ROSS Controls USAまで(800) 438-7677または(888) TEK-ROSSにお電話いただくか、rosscontrols.comにアクセスして製品構成、ドキュメントのダウンロード、販売代理店検索サービスをご利用ください。
詳細な技術データ、寸法図、LOGICAIRアダプタの仕様、およびバルブコンフィギュレータへのアクセスについては、rosscontrols.comからダウンロードできる「ROSS 27シリーズ インラインポペットバルブ（LOGICAIRアダプタ付き）」製品カタログを参照してください。
