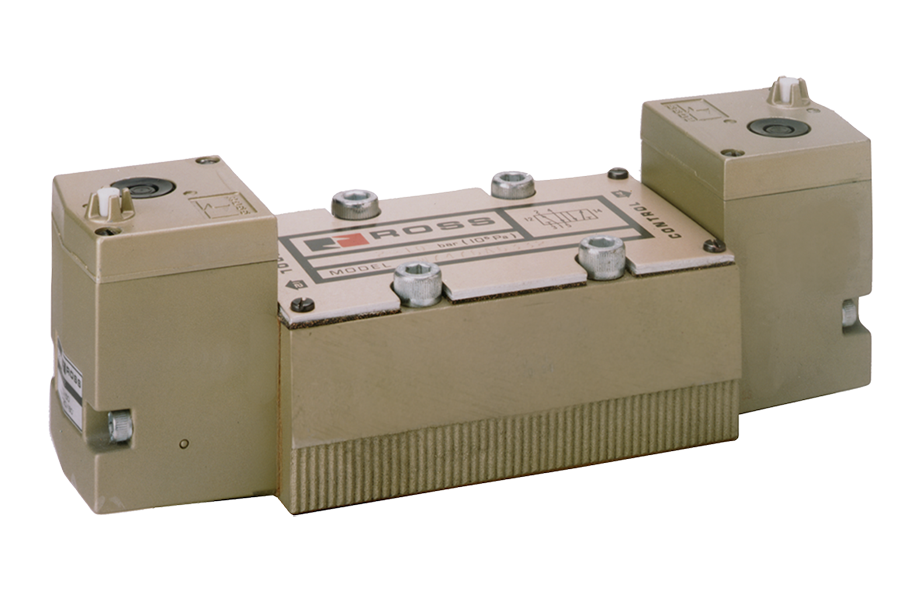

ANSIバルブシリーズ W70＆W74シリーズ

製品概要

ROSS Controls社のW70およびW74シリーズは、ベースマウント型の方向制御弁で、米国規格協会（ANSI）のバルブとベースのインターフェース規格に準拠するように設計されています。バルブとサブベースの間にはプラグアンドソケット式の電気接続が組み込まれています。この標準化されたインターフェースにより、ROSS社のANSIバルブはあらゆるANSI準拠ベースと寸法的に互換性があり、改修プロジェクトや複数供給元からの調達戦略において重要な利点となります。

W70シリーズは、スプールとスリーブ構造を採用しています。精密研磨されたステンレス鋼製スプールが、適合するアルミニウム製スリーブ内を往復運動し、一次流路においてエラストマーシールを使用せずに金属同士の流路を形成します。内部シールがないため、従来のスプールバルブに見られる主要な摩耗メカニズムが排除され、シール劣化がメンテナンス間隔を左右する高サイクル用途にW70シリーズは最適です。

W74シリーズはポペット構造を採用しています。ゴムコーティングされたアルミニウム製ポペットエレメントとステンレス鋼製部品により、どちらのシフト位置でも確実なシール性能を発揮し、内部漏れをほぼゼロに抑えます。高温対応型のW74は、媒体温度の上限を220°F（105°C）まで拡張し、標準的なバルブシールでは早期に劣化してしまうような熱源付近での用途にも対応します。

両シリーズとも、ANSI公称サイズ1、2.5、4、10、20に対応し、平均Cv値は1.0～22、ポートサイズは1/4インチNPT～1-1/2インチNPTです。バルブ機能は、パワーセンター、クローズドセンター、オープンセンターのオプションを備えた5/2（2ポジション）と5/3（3ポジション）です。作動方式は、ダイレクトソレノイド、ソレノイドパイロット、圧力（空気圧）制御に対応しています。個別のサブベースとマルチステーションマニホールドベースの取り付け構成を完全にサポートしており、一部のマニホールド構成では表示灯も利用可能です。

主なエンジニアリング機能

• ANSI規格準拠のバルブとベースのインターフェース- バルブ本体の寸法とポート形状はANSI規格に準拠しており、すべてのANSI準拠ベースとの互換性を確保し、競合他社のANSIバルブとの交換を容易にします。
• ベースインターフェースにおけるプラグアンドソケット式電気接続- 5ピンの電気コネクタは、バルブとベースのインターフェースに一体化されています。メンテナンスのためにバルブを取り外すと、ソレノイド配線が自動的に切断されるため、別途ワイヤ端子を外す必要はありません。
• スプール・スリーブ構造（W70シリーズ） - 一次流路に内部シールがありません。金属同士のスプール・スリーブ嵌合により、エラストマーシールの摩耗による故障が解消され、連続運転や高サイクル運転において長寿命を実現します。
• ポペット構造による確実なシール（W74シリーズ） - ゴムコーティングされたアルミニウム製ポペットとステンレス鋼製部品により、シフト位置を問わず内部漏れをほぼゼロに抑えます。また、ポペット設計は、クリアランスが狭いスプール形状に比べて、優れた汚染耐性を備えています。
• 高温対応ポペットオプション（W74シリーズ） - W74の高温対応専用バージョンは、媒体温度の許容範囲を220°F（105℃）まで拡張し、炉、オーブン、または加熱プロセス機器の近くでの用途に対応します。
• 低電力で高変速力を実現するパイロット作動- ソレノイドパイロット作動は、圧縮空気を使用して直接ソレノイド設計に比べて変速力を増幅し、14～20ワットDCのソレノイド電力定格で、全動作圧力範囲にわたって信頼性の高いバルブ変速を保証します。
• 非ロック式手動オーバーライド- ソレノイド制御モデルはすべて、各ソレノイドに非ロック式の柔軟なプッシュボタン式手動オーバーライドを備えており、電源を投入せずに試運転、トラブルシューティング、回路検証を行うことができます。
• 内部または外部パイロット供給- バルブは、内部パイロット（供給圧力がパイロット回路を駆動）または外部パイロット供給に設定でき、真空サービスと独立したパイロット圧力制御を可能にします。現場での変更にも対応しています。
• 包括的な機能マトリックスを備えた5つのANSIサイズ- ANSIサイズ1、2.5、4、10、および20は、Cv値1.0～22（980～22,000 Nl/min）をカバーします。各サイズは、複数のポートサイズ、電圧オプション、およびバルブ機能をサポートし、幅広いアクチュエータ制御要件に対応します。
• 個別サブベースおよびマニホールドへの取り付け- バルブは、単体設置の場合は個別のNPTポート付きサブベースに、集中空気分配の場合はマルチステーションマニホールドベースに取り付けます。一部のサイズのマニホールド構成には、表示灯が内蔵されています。

技術仕様

一般仕様

電気データ（ソレノイドパイロットバルブ）

ソレノイドは連続運転に対応しています。交流ソレノイドは突入電流定格と保持電流定格の両方を備えています。

流量性能データ

W70およびW74シリーズの平均Cv値。実際のCv値は、各ANSIサイズで注文されたポートサイズオプションによって異なる場合があります。

認証およびコンプライアンス

代表的な用途と産業分野

一般的な産業オートメーションと組立

• 組立治具、クランプステーション、搬送機構向けの空気圧シリンダの伸縮制御。ANSI規格に基づく互換性により、機械レベルのバルブプラットフォームが標準化されています。
• ロボットアーム先端部のツール駆動は、把持、クランプ、およびワークハンドリング装置に使用され、コンパクトなベースマウント型パッケージによりホース配線の複雑さが軽減されます。
• 工作機械のワーク保持および位置決め回路において、5/3バルブ機能オプション（位置保持用のクローズドセンター、フローティングモード用オープンセンター、緩衝停止用パワーセンター）が特定のモーションコントロール要件に適合する。
• プレス機やスタンピング機のアクチュエータ制御において、高いサイクルレートが求められる場合、内部摩耗シールがないW70スプールおよびスリーブ設計が有利となる。

資材の取り扱いと搬送

• コンベヤの分岐器、ゲート、プッシャーにおいて、マニホールドベースへの取り付けにより複数のバルブステーションが一元化され、空気圧配管が簡素化されます。
• 真空回路との互換性を確保するため、外部パイロット電源を使用する真空グリッパーツールによる真空ピックアンドプレース方式のマテリアルハンドリング。
• 標準化されたANSIインターフェースにより、マニホールドベースや空気圧配管を中断することなくバルブを迅速に交換できるパレタイジングおよびデパレタイジングシステム。

包装機械

• ケース組み立て、カートンシーリング、および成形充填シール装置において、共通のマニホールド上の複数のバルブが、中央の入口から個々の動作シーケンスを制御する。
• 真空包装システムにおいて、W70またはW74バルブを外部パイロット供給によって作動させ、完全真空状態まで動作させる必要がある。
• W70スプールとスリーブのシールレス設計により、性能低下なく高いサイクルレートを維持できる高速インデックスおよびラッピング機械。

高温プロセス機器（W74 高温オプション）

• オーブン、硬化ステーション、熱処理装置など、圧縮空気媒体の温度が220°F（105℃）に近づくような場所では、従来のバルブ設計で使用されている標準的なブナNシールでは対応できない。
• プラスチックの熱成形および射出成形における、加熱されたプラテンまたは金型加熱ゾーン付近の周辺アクチュエータ制御。
• 乾燥炉によって局所的な周囲温度および媒体温度が上昇する印刷・加工機械では、W74高温対応ポペットバルブが必要となる。

注文と型番構成

W70およびW74のANSIバルブ型番は、シリーズ、作動方式、機能、ANSIサイズ、ポートサイズグループ、および電圧を表しています。最も一般的なパイロットソレノイド構成の代表的な内訳を以下に示します。

標準電圧オプション：24 VDC（コードW）、110～120 VAC 50/60 Hz（コードZ）、230 VAC 50/60 Hz（コードY）。その他の電圧については、ROSS社にお問い合わせください。

W70シリーズのベースマウントバルブはスプールとスリーブ構造を採用しています。W74シリーズのベースマウントバルブはポペット構造を採用しています。どちらのシリーズも、ANSI規格のサブベースとマニホールド構成は同じです。

高温対応のW74バリアント（媒体温度220°Fまで）もご用意しております。型番の接尾辞および温度仕様については、ROSS社にお問い合わせください。

W70シリーズには、ソレノイドを使用せずに空気圧信号を作動させる圧力制御式（空気圧式）バージョンも用意されています。型番についてはROSS社にお問い合わせください。

バルブにはベースは付属していません。ANSI規格のサブベースとマニホールドステーションは、W70/W74カタログのサブベースおよびマニホールド選択表を使用して別途ご注文ください。

G（BSPP）スレッドベースポートについては、利用可能な構成についてROSSを参照してください。

アクセサリー

ANSIサブベース（個別）

個別のサブベースは、ANSI規格の全サイズに対応し、側面ポート型、側面・底面ポート型、底面ポート型の構成でご用意しています。サブベースのポートサイズは、あらゆるNPTポートサイズに対応しています。電気配線用の開口部には、1/2インチNPTコンジット継手を取り付け可能です。組み立てに必要なサブベースのハードウェアとシールはすべて付属しています。

ANSIマニホールドベース

マルチステーションマニホールドベースは、複数のW70またはW74バルブを中央集約型アセンブリに収容し、共通の吸気、排気、および電気配線を提供します。一部のANSIサイズ用マニホールドには、エンドプレートにインジケーターライトが内蔵されています。マニホールドの組み立てに必要なすべてのハードウェアとシールは、各マニホールドステーションに付属しています。

介入規制者

個別の圧力調整器は、バルブとサブベースまたはマニホールドステーションの間に挟み込むように配置できます。ANSIサイズ1および2.5に対応した中間配置型調整器も用意されており、共通の供給マニホールドからアクチュエータごとの圧力制御が可能になります。

ブランキングプレート

ブランキングプレートは、未使用のマニホールドステーションを塞ぐために、すべてのANSIサイズに対応して用意されています。ブランキングプレートはインターフェースポートを密閉し、各ステーションにバルブを設置する必要なく、マニホールドの圧力を維持します。

関連製品およびアクセサリー

• SAEバルブ80および84シリーズ- SAE J2051規格に準拠したベースマウント型スプール/スリーブバルブおよびポペットバルブ。サイズは125、250、500で、マルチピンマイクロおよびミニ電気接続に対応しています。https ://www.rosscontrols.com/en/series/246-sae-valves-80-84-series
• ROSSおよびTurckモジュラーI/Oによるシリアルバス- ISO W65およびW66シリーズバルブをDeviceNet、PROFIBUS、EtherNet/IP、およびその他のプロトコルと統合するためのTURCK BL67ベースのIP67フィールドバスI/Oシステム。https ://www.rosscontrols.com/en/series/244-serial-bus
• 21シリーズ クラシック方向制御弁- 標準、低温、高温用途向けのインラインポペット弁。ポートサイズは最大1-1/2インチ、Cv値は最大33。https ://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series
• 27シリーズ標準温度バルブ- 標準温度用途向けの高流量インラインポペットバルブ、ポートサイズは最大2-1/2インチ。https ://www.rosscontrols.com/en/series/230-standard-temperatures-classic-27-series
• ロックアウトバルブ（エネルギー遮断） - OSHA 1910.147のロックアウト/タグアウト要件に準拠した、空気圧エネルギー遮断用のLOXシリーズロックアウトバルブ。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

よくある質問（FAQ）

Q：W70シリーズとW74シリーズの違いは何ですか？

A： W70シリーズは、ステンレススチール製のスプールがアルミニウム製のスリーブ内で動作するスプール・スリーブ構造を採用しています。この設計により、一次流路回路から内部シールが不要になります。W74シリーズは、ゴムコーティングされたアルミニウム製ポペットとステンレススチール製部品を使用したポペット構造を採用し、内部漏れをほぼゼロに抑えています。高サイクル用途で最大限の耐用年数を求める場合は、W70シリーズをお選びください。確実なシール性（漏れを最小限に抑える）が必要な場合、または高温対応（媒体温度220°Fまで）が必要な場合は、W74シリーズをお選びください。

Q：これらのバルブにおける「ANSI準拠」とはどういう意味ですか？

A： ANSI準拠とは、バルブ本体の寸法、ポートの位置、および電気コネクタの形状が、方向制御弁ベースの米国規格協会（ANSI）の仕様に適合していることを意味します。ROSS社製のANSI準拠バルブは、ベースメーカーに関わらず、ANSI準拠のサブベースまたはマニホールドに直接取り付けることができます。これにより、既にANSI規格のハードウェアを使用しているシステムとの互換性が確保されます。

Q：W70またはW74は掃除機サービスに使用できますか？

A：はい。どちらのシリーズも、外部パイロット供給装置を装備すれば真空用途に適しています。外部パイロット供給装置は、入口圧力が大気圧以下の場合に必要となる切り替え力を供給します。動作範囲は真空から150 psig（0～10 bar）です。

Q: ベースインターフェースにおけるプラグアンドソケット式の電気接続とは何ですか？

A：バルブとベースの接続部には5ピンの電気コネクタが備わっており、バルブをサブベースまたはマニホールドステーションにボルトで固定すると自動的に接続されます。バルブの交換やメンテナンスのためにボルトを外すと、追加の配線切断作業なしに、ベース接続部でソレノイドの電気接続が分離されます。これにより、バルブ交換時のダウンタイムが短縮されます。

Q：利用可能なANSIサイズにはどのようなものがありますか？また、適切なサイズを選ぶにはどうすればよいですか？

A：利用可能なサイズは1、2.5、4、10、20で、平均Cv値はそれぞれ1.0、2.5、4.2、10～11、22です。アクチュエータの動作圧力差における必要流量に基づいてサイズを選択してください。圧縮空気の流量方程式を使用して最小Cv値を計算し、その値よりも高いCv値を持つ次の標準ANSIサイズを選択してください。システム損失を考慮して、計算された最小値よりも20～30%高いCv値を持つサイズを選択することをお勧めします。

Q：最大作動圧力はどれくらいですか？

A： W70シリーズとW74シリーズはどちらも、最大作動圧力150psig（10bar）に対応しています。外部パイロット供給を使用する場合、最小作動圧力は実質的に真空（0psi）となります。

Q：温度制限はどのくらいですか？

A：標準構成では、周囲温度4～50℃（40～120°F）、媒体温度4～80℃（40～175°F）で動作します。W74高温ポペットバルブ仕様では、周囲温度4～80℃（40～175°F）のまま、媒体温度を105℃（220°F）まで拡張できます。

Q：利用可能な電圧と電源オプションは何ですか？

A：標準電圧オプションは、24 VDC、110～120 VAC（50/60 Hz）、および230 VAC（50/60 Hz）です。DC消費電力は、小型サイズ（W74サイズ1および2.5）で14ワット、大型サイズで20ワットです。ANSIサイズ4のACソレノイドは、突入電流10 VA、保持電流24 VAの定格です。その他の電圧要件については、ROSS社にお問い合わせください。

Q：サブベースは別途注文する必要がありますか？

A：はい。サブベースとマニホールドステーションはバルブとは別に注文します。注文時には、サブベースのポート構成（側面ポート、側面・底面ポート、底面ポート）、ポートサイズ、およびANSIサイズを指定してください。組み立てに必要なすべてのハードウェアとシールは、各マニホールドステーションの注文に含まれています。

質問：バルブとベースの間に中間調整器を追加することは可能ですか？

A：はい。ANSIサイズ1および2.5に対応したインターポーズ型レギュレーターをご用意しております。レギュレーターはバルブとサブベースまたはマニホールドステーションの間に挟み込まれ、バルブはレギュレーターアセンブリを通してボルトで固定されます。これにより、個別のレギュレーター配管を必要とせずに、共通の供給マニホールドから個々のアクチュエーターの圧力制御が可能になります。

Q：W70のスプールとスリーブの設計は、本当にシールフリーなのでしょうか？

A： W70のスプールとスリーブの設計では、スプールとスリーブ間の一次流路からエラストマーシールが排除されています。精密研磨されたステンレス鋼製スプールとアルミニウム製スリーブの間に形成される極薄の空気膜がシール機構として機能し、シールの摩耗による故障を排除します。サブベースへのポート接続部には、外部シールが引き続き使用されています。

Q：推奨されるろ過レベルはどのくらいですか？

A： ROSS社は、標準的な用途には40ミクロンのフィルターを推奨しています。空気を清浄にすることでバルブの寿命が延び、特にW70スプール・スリーブ構造では、微粒子汚染によってスプールとスリーブの接合部の摩耗が時間とともに増加する可能性があるため、その効果が顕著です。

Q：5/3フォーメーションのセンターポジションにはどのような選択肢がありますか？

A: 5/3 3 ポジションバルブには、3 つのセンターポジション構成があります。パワーセンター（両方の作動ポートに圧力を供給し、排気ポートをブロック - ストロークの中間位置でクッション付き停止を提供）、クローズドセンター（すべてのポートをブロック - アクチュエータを所定の位置に保持）、オープンセンター（すべてのポートが排気ポートに接続 - フリーフロートまたは重力降下が可能）。

質問：パイロット電源を内部供給から外部供給に切り替えるにはどうすればよいですか？

A： ROSS W70およびW74ソレノイドパイロットバルブは、標準で内部パイロット供給を使用するように設計されています。外部パイロット供給への現場での変更は、外部パイロットポートと内部パイロット通路の間にあるパイププラグの位置を変更することで行います。変更するANSIサイズに応じた具体的なプラグ位置変更手順については、ROSS W70/W74の設置説明書を参照してください。

設置およびメンテナンスに関するガイドライン

• 取り付け前に、サブベースまたはマニホールドステーションのANSIサイズがバルブのANSIサイズと一致していることを確認してください。サイズが合わないバルブをベースに取り付けると、適切にシールされず、ベースのOリング接合部が損傷する可能性があります。
• 取り付け前に、バルブとベースの接合部にあるすべてのOリングシールを点検してください。切り傷、欠け、押し出し、または平らな部分が見られるOリングは交換してください。圧縮空気サービスに対応したROSS指定のOリング材料のみを使用してください。
• ROSSの取り付け説明書に記載されているANSIサイズに応じた正しい締め付けトルクで取り付けボルトを締めてください。締め付けトルクが強すぎると、アルミニウム製のバルブ本体とベースが歪み、内部ポートの位置ずれの原因となります。締め付けトルクが弱すぎると、作動圧力でOリングが押し出される可能性があります。
• サブベースへのすべての空気圧ポート接続には、正しいNPTねじを使用していることを確認してください。PTFEテープは、端から3番目のねじ山より先には使用しないでください。テープの破片がバルブの流路に入り込むのを防ぐためです。
• ろ過された圧縮空気を供給してください。ROSS社は、W70およびW74のすべての設置において、上流側に40ミクロンのフィルターを設置することを推奨しています。W70のスプールとスリーブの設計は、従来のスプール設計よりも汚染に対する耐性が高いですが、清浄な空気を使用することで、すべての構造においてバルブの寿命を延ばすことができます。
• バルブの上流側で供給ラインを制限しないでください。制限すると、パイロット切り替えに必要な最低圧力を下回り、バルブの動作が不安定になったり、不完全になったりします。供給ラインの内径は、ベースポートのサイズ以上であることを確認してください。
• 排気ポートを塞がないでください。排気背圧が15 psig（1 bar）を超えると、バルブの変速性能が低下し、スプールまたはポペットの完全な変速が妨げられる可能性があります。排気サイレンサーは、バルブの排気容量と同等以上の排気流量容量を持つものを取り付けてください。
• 真空用途では、設置前にバルブに外部パイロット供給装置を取り付けてください。外部パイロット圧力は、使用するANSIサイズに必要な最小作動圧力以上でなければなりません。W70またはW74バルブを真空用途で内部パイロット供給装置を使用して作動させないでください。
• 電気接続を行う前に、ソレノイドの電圧と周波数が制御システムの電源電圧と一致していることを確認してください。誤った電圧を印加すると、ソレノイドコイルが損傷します。ACソレノイドは、制御出力からの突入電流容量（VA定格タイプの場合）と定常状態の保持電流の両方を必要とします。
• バルブを取り付ける際は、バルブとベースを繋ぐ5ピンの電気コネクタを完全に差し込んでください。コネクタが部分的にしか差し込まれていないと、ソレノイドの作動が断続的になったり、作動しなくなったりします。バルブをベースにボルトで固定する際に、コネクタがカチッと音がしてしっかりと接続されるはずです。
• 空気圧供給を接続し、電気回路の電源を切った状態で、手動オーバーライド機能をテストしてください。ロック機構のないプッシュボタンを押すと、バルブが切り替わり、ボタンを押している間はその状態が維持され、ボタンを離すとスプリングまたはデテント位置に戻ります。定格作動圧力で手動オーバーライド時にバルブが切り替わらない場合は、供給圧力、ろ過、またはバルブの状態に問題があることを示しています。
• マニホールド設置の場合、マニホールドの供給ポートと排気ポートのサイズが、マニホールド上のすべてのバルブの総流量需要に対して十分であることを確認してください。マニホールドポートのサイズが小さすぎると、圧力損失が共有され、各バルブステーションで使用可能な作動圧力が低下します。
• 未使用のマニホールドステーションにブランキングプレートを取り付ける際は、ブランキングプレートの締結具をバルブの取り付け時と同じ規定トルクで締め付けてください。締め付けトルクが不足していると、作動圧力で漏れが発生します。
• 設置後、システムを本番稼働させる前に、各バルブを電気的に少なくとも10回完全に作動させてください。これにより、シールが適切に密着し、ベースコネクタの電気的導通が確認され、アクチュエータが両方向に正しく動作するかどうかが検証されます。
• 設置後、各バルブステーションにバルブの型番、ANSIサイズ、電圧、ポート接続を明記したラベルを貼付してください。この文書化により、トラブルシューティングが迅速に行われ、今後のメンテナンス時に適切な交換用バルブを選定できるようになります。

保証とグローバルサポート

ROSS Controls社は、W70およびW74シリーズのバルブすべてに対し、購入日から1年間の保証を提供します。保証対象は、材質および製造上の欠陥です。FRLアクセサリーには7年間の保証が付いています。

ROSS Controlsのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成に関するサポート、交換部品の特定、販売代理店検索サービスについては、ROSS Controlsまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

標準仕様のW70およびW74モデル（10台以下のご注文）の出荷予定日は、通常3～4週間以内です。在庫のあるモデルはより早く出荷されます。配送は全米各地で行われます。
