差圧計 差圧計

製品概要

ROSS Controls社は、FRLフィルターエレメントの状態を監視するための差圧計を提供しています。これらのゲージは、フィルターエレメント全体の圧力降下（入口圧力と出口圧力の差）を測定し、フィルターの負荷状態を視覚的に表示します。フィルターエレメントが微粒子で飽和すると、圧力降下が増加します。このゲージは、エレメントが使用限界に達し、交換が必要になったことを知らせます。

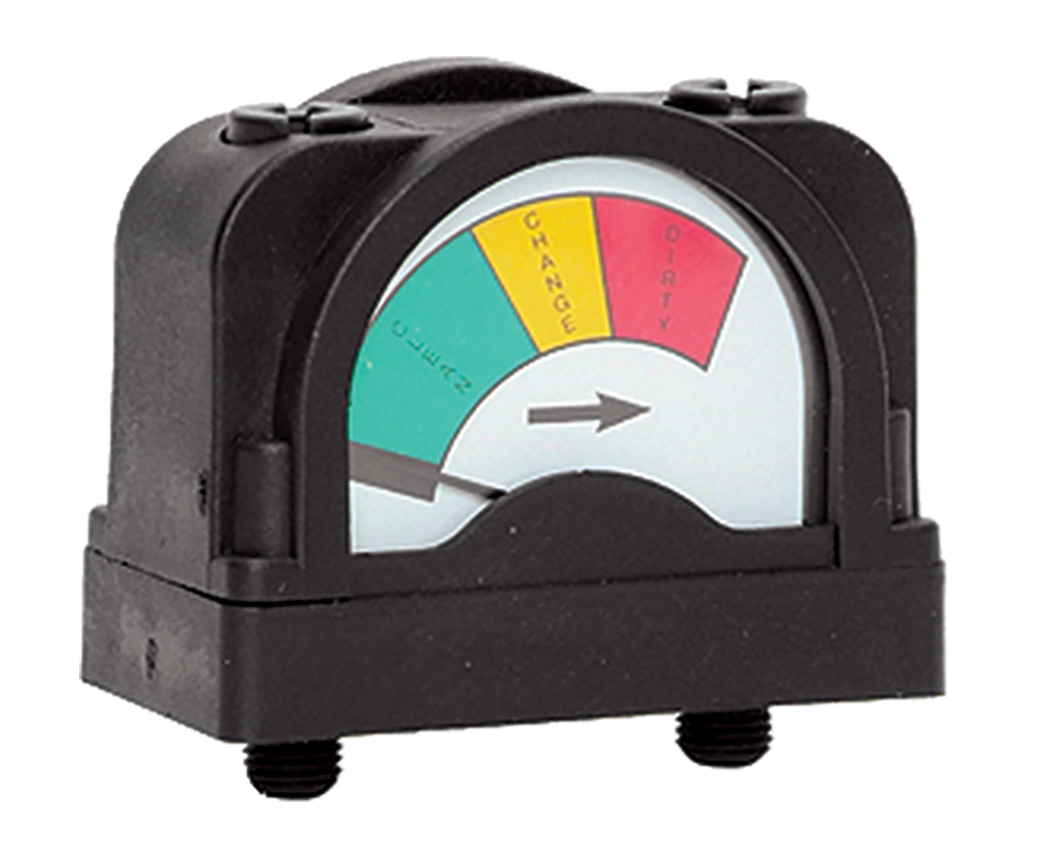

本シリーズには、小型スライドゲージ（R-A60F-28およびR-K103-151）と大型両面ゲージ（R-106-35、R-106-35E、R-106-35EC）の2種類のゲージがあります。大型両面ゲージは、色分けされた目盛り付き円弧上に入口圧力と出口圧力を同時に表示し、入口と出口の状態を視覚的に即座に比較できます。R-106-35EおよびR-106-35ECモデルには、フィルタ負荷を遠隔で電気的に表示するためのリードスイッチ出力が追加されており、それぞれノーマルオープン（NO）およびノーマルクローズ（NC）構成となっています。

差圧計がない場合、フィルターエレメントの交換は実際の負荷状態に関係なく、スケジュールに基づいて行われます。これは、まだ使用可能なエレメントを時期尚早に交換してしまう（メンテナンスコストの増加）か、過負荷状態のエレメントで運転を継続してしまう（圧力損失や下流側の流量不足を引き起こす）といった事態を招く可能性があります。本シリーズは状態基準保全機能を備えており、フィルターエレメントは恣意的な時間間隔ではなく、実際の状態に基づいて交換されます。

5つのモデルバリエーションは、コンパクトな目視監視（R-A60F-28）から、リモートPLCアラーム出力を備えた大規模な目視監視（R-106-35E、R-106-35EC）まで、幅広い用途に対応します。圧縮空気圧損失監視が重要な用途向けにFRLシステムを指定するエンジニアにとって、このシリーズは完全な空気処理パッケージの不可欠な要素となるでしょう。

主なエンジニアリング機能

• 状態ベースのフィルターメンテナンス- カレンダー上の時間ではなく、実際のフィルターエレメントの負荷状況を示すため、必要な場合にのみ交換が可能になり、時期尚早な交換や、負荷が過剰にかかったエレメントでの運転の両方を防ぐことができます。
• 入口圧力と出口圧力の二重表示- 大型の両面表示モデル（R-106-35シリーズ）は、1つのゲージ面に入口圧力と出口圧力の両方を同時に表示するため、フィルターエレメント全体の圧力降下を即座に視覚的に評価できます。
• 遠隔警報用リードスイッチ出力- R-106-35E（常時開）およびR-106-35EC（常時閉）モデルは、フィルタ負荷閾値で作動する電気リードスイッチ出力を備えており、ゲージを物理的に検査することなく、PLCまたは制御システムを介して遠隔警報を表示できます。
• 色分けされたゲージゾーン- 大型の両面ゲージには、色分けされた表示ゾーン（緑、黄、赤の円弧）が備わっており、遠くからでもフィルターエレメントの状態を明確に視覚的に識別できるため、複数のフィルターアセンブリを備えたFRL設備での検査時間を短縮できます。
• 2種類のゲージサイズ- コンパクトな設置に適した小型スライドゲージ（R-A60F-28、R-K103-151）と、視認性の高い大型両面ゲージ（R-106-35シリーズ）があり、それぞれの用途に適したゲージサイズを提供します。
• ROSS FRL製品シリーズ全体との互換性- 本シリーズの差圧計は、ROSS FRLのバンタム、ミニチュア、ミッドサイズ、フルサイズ、MD3、MD4、および高容量フィルター製品ファミリー全体にわたるフィルターアセンブリで使用できるように設計されています。

技術仕様

一般仕様

温度定格

本シリーズの差圧計は、標準的な工業用温度条件下において、FRLフィルターアセンブリの圧縮空気媒体流に設置するように設計されています。

重要：特に、メディア温度が175°F（80°C）に達する可能性のある金属製ボウルアセンブリの場合、ゲージ温度が特定のFRLフィルター設置に適合していることを確認してください。

電気データ（ソレノイドパイロットバルブ）

R-106-35EおよびR-106-35ECモデルには、リードスイッチによる電気出力が搭載されています。リードスイッチは無電圧接点出力であり、内部電源は不要です。

電気接続オプション

認証およびコンプライアンス

代表的な用途と産業分野

状態基準保全プログラム

• 大規模な製造施設全体にFRLフィルターアセンブリが設置されており、R-106-35大型両面ゲージが装備されているため、保守技術者はフィルターエレメントを取り外して目視検査することなく、巡回点検中にフィルターの負荷状況を評価できます。
• MD3およびMD4フィルターは、R-106-35Eゲージを備えた連続プロセス設備に設置され、SCADAシステムにリードスイッチ出力を提供することで、フィルター負荷アラームを遠隔で表示し、各フィルター設置場所での物理的なゲージ検査を不要にします。
• 圧縮機室に設置される大容量フィルターアセンブリでは、R-K103-151スライドゲージを使用することで、既に混雑している圧縮機ステーション設備において、追加のパネルスペースを必要とせずに、コンパクトな視覚的負荷表示が可能になります。

医薬品および食品加工

• 製薬クリーンルームの空気供給システムにおけるFRLフィルターエレメントは、R-106-35EC（常時閉型リードスイッチ）ゲージで監視され、ビル管理システムに接続されているため、フィルターの負荷がサービスしきい値に達すると自動的にメンテナンス作業指示書が生成される。
• 食品加工用圧縮空気フィルターには、R-106-35規格の大型両面ゲージが装備されており、生産ラインの点検時にフィルターの状態を色分けされた視覚的な表示でオペレーターに即座に知らせ、食品安全のための空気質管理プログラムを支援します。
• 飲料製造施設内の複数のフィルターステーションは、R-106-35Eゲージ出力によって監視され、中央PLCアラームパネルに配線されており、施設全体のフィルター状態を一元的に監視できる。

自動車および一般製造業

• ロボット溶接セルにおけるFRLフィルターアセンブリには、複数のセル供給ポイントでコンパクトかつコスト効率の高いフィルター状態表示を実現するR-A60F-28小型スライドゲージが採用されています。
• 塗装ライン供給システムにおける高流量フルサイズおよびMD4フィルターアセンブリは、R-106-35Eゲージを備え、塗装ライン監視システムに遠隔アラーム出力を提供することで、フィルターの過負荷による圧力低下によって塗装品質が損なわれることを防ぎます。
• 組立セル供給口に設置された中型フィルターアセンブリには、R-K103-151スライドゲージが装備されており、セル作業者はメンテナンス点検を待つことなく、フィルターの状態を一目で確認できます。

エネルギー管理と圧縮空気監査

• 圧縮空気監査プログラムでは、すべてのFRLフィルターに差圧計を設置し、フィルター負荷によるシステム全体の圧力損失を定量化し、優先的に交換およびエネルギー回収が必要な負荷の高いフィルターを特定します。
• 主要な空気処理フィルターバンクに設置されたR-106-35大型両面ゲージにより、設備技術者はフィルターの負荷パターンとコンプレッサーの稼働時間および空気消費量の傾向を関連付け、メンテナンス間隔を最適化することができます。
• リードスイッチ出力を備えたR-106-35Eゲージは、エネルギー管理システムに接続され、フィルター交換頻度を追跡し、フィルター圧力損失の増加に起因する圧縮空気エネルギーコストを計算します。

注文と型番構成

本シリーズの差圧計は、ゲージサイズと遠隔電気出力の必要性に基づいて選定されます。コンパクトな目視監視から遠隔電気アラームの統合まで、あらゆる用途に対応する5つのモデルをご用意しています。

小型フィルターアセンブリにおいて、目視による表示のみが必要なコンパクトな設置には、R-A60F-28またはR-K103-151を選択してください。

大型フィルターアセンブリ（フルサイズ、MD3、MD4）では、大きな両面表示が遠くからでも視認できるため、視覚的に分かりやすい表示が必要な場合は、R-106-35を選択してください。

リモートPLCアラーム出力が必要で、かつPLC入力が接点閉鎖アラーム信号用に設定されている場合は、R-106-35E（常時開）を選択してください。

PLC入力が開閉接点（フェイルセーフ）アラーム信号に設定されている場合、リードスイッチ回路の断線によってもアラームが作動するため、R-106-35EC（常時閉）を選択してください。

R-106-35EまたはR-106-35ECを制御システムに配線する前に、リードスイッチの接点定格を制御回路の仕様と照合してください。

差圧計を正しく取り付けるには、FRLフィルターの各モデルのデータシートを参照して、ゲージポートのサイズと位置を確認してください。

アクセサリー

シリーズモデル選定概要

ゲージサイズ、表示タイプ、リモート出力要件に基づいて選択してください。

FRL関連アクセサリー

追加アクセサリーでフィルターの状態を完全に管理できます。

関連製品およびアクセサリー

• 163シリーズ外部自動ドレン- フルサイズ、大容量、MD3、MD4 FRLフィルターボウル用のフロート式自動ドレン。差圧計と併用することで、フィルターのメンテナンス管理を包括的に行えます。https ://www.rosscontrols.com/en/series/163-full-size-high-capacity-md3-md4
• 164シリーズ電子制御ドレン- FRLフィルターボウル用のプログラム可能な電子ドレン。差圧計による状態監視機能を補完します。https ://www.rosscontrols.com/en/series/164-electronically-controlled-drains
• 173シリーズ MD3およびMD4ポートブロック- MD3およびMD4 FRLアセンブリのエンドポート。モジュール間に追加のポートブロックを設けることで、差圧計の取り付け用補助接続ポイントを提供します。https ://www.rosscontrols.com/en/series/173-md3-md4
• フルサイズシリーズFRLフィルター- ROSSフルサイズシリーズフィルター。シリーズ差圧計がフィルターエレメントの状態を監視します。https ://www.rosscontrols.com/en/categories/59-frl-accessories
• 169シリーズコネクタおよびブラケットキット- シリーズ差圧計を組み込んだ中型および大型FRLシステム用のモジュール式アセンブリアクセサリ。https ://www.rosscontrols.com/en/series/169-mid-size-full-size

よくある質問（FAQ）

質問：差圧計はどのようにしてフィルターの状態を示すのですか？

A：差圧計は、フィルターの入口と出口の圧力差を測定します。フィルターエレメントがきれいな状態では、圧力損失は最小限で、ゲージの読み値は低くなります。エレメントに微粒子が蓄積すると、流量制限が増加し、圧力差（差圧）が大きくなります。ゲージに表示されている使用限界値に達すると、エレメントの交換が必要になります。このゲージは、フィルターの実際の状態をリアルタイムで直接表示します。

Q：R-106-35、R-106-35E、R-106-35ECの違いは何ですか？

A： 3つとも、同じ表示方式の大型両面差圧計です。R-106-35は表示のみです。R-106-35Eは、フィルタ負荷閾値に達すると接点が閉じる常開（NO）リードスイッチを追加し、PLCまたはリレーへの電気アラーム出力を提供します。R-106-35ECは、同じリードスイッチを備えていますが、閾値で接点が開く常閉（NC）接点になっています。これは、フェイルセーフアラーム回路に最適な構成です。

Q: リードスイッチとは何ですか？また、R-106-35E/ECではどのように動作しますか？

A：リードスイッチは、密閉されたガラスカプセルに収められた磁気作動式の無電圧接点スイッチです。R-106-35E/ECでは、差圧の読み取り値が使用閾値に達すると、ゲージ指示機構がリードスイッチを作動させます。リードスイッチは、ゲージ本体に電気的に接続することなく、PLCデジタル入力、リレーコイル、または警報指示器に配線できるクリーンな電気接点を提供します。

Q：R-106-35Eリードスイッチは、どのくらいの圧力差で作動しますか？

A：リードスイッチモデルの具体的な差圧作動設定値については、ROSS Controls（(800) 438-7677）までお問い合わせください。作動閾値は、ROSS FRLフィルターエレメントの推奨サービス間隔に合わせて設定されています。

Q：このシリーズゲージは、すべてのROSS FRLフィルターサイズで使用できますか？

A：はい。このシリーズのゲージは、バンタム、ミニチュア、ミッドサイズ、フルサイズ、MD3、MD4、および高容量シリーズフィルターを含む、ROSS FRLフィルター全製品で使用できるように設計されています。ゲージポートのサイズがフィルターモデルに適合するかどうかは、各フィルターモデルのデータシートでご確認ください。

Q：大型両面ゲージR-106-35は、小型スライドゲージに比べてどのような利点がありますか？

A：大型の両面表示式圧力計R-106-35は、入口圧力と出口圧力をそれぞれ色分けされた円弧上に同時に表示するため、圧力差が一目で分かり、遠くからでも視認できます。小型のスライド式圧力計（R-A60F-28、R-K103-151）はよりコンパクトですが、視認性はやや劣ります。そのため、圧力計の視認性がそれほど重要でない場所や、設置スペースが限られている場所に適しています。

Q：FRLのすべての設置において、直列ゲージは必須ですか？

A：シリーズゲージはオプションですが、運転経験だけではフィルターのメンテナンス間隔を確実に予測できない場合、またはフィルターの負荷が生産設備の性能に影響を与えるFRL設置においては、強く推奨されます。圧縮空気の品質が重要な設備（食品加工、医薬品、塗装仕上げなど）では、ゲージは貴重な状態監視機能を提供します。

Q：R-106-35Eリードスイッチの出力は、24VDCのPLC入力に直接接続できますか？

A：リードスイッチは通常、PLCデジタル入力に対応した低電流定格です。制御回路に配線する前に、ROSS Controls社にR-106-35Eリードスイッチの接点定格を確認してください。接点電流または電圧定格を超えないようにしてください。

質問：入口圧力が変化すると、ゲージの読み値も変化しますか？

A：はい。フィルターエレメントにかかる差圧は、流量とフィルター負荷の両方に依存します。入口圧力の変化によって流量が変化すると、フィルター負荷が変化しなくても差圧の測定値が変わります。ゲージの測定値は、通常のシステム運転圧力と流量条件を考慮して解釈してください。

Q: SCADAシステムとの連携のために、4～20mAの出力を持つゲージバージョンはありますか？

A：現在、シリーズカタログでは、R-106-35EおよびR-106-35ECモデルにリードスイッチ出力を提供しています。4～20mAのアナログ出力が必要な場合は、ROSS Controls（(800) 438-7677）までお問い合わせいただき、利用可能なオプションについてご相談ください。

Q: 現在シリーズゲージが取り付けられていない既存のFRLアセンブリに、シリーズゲージを取り付けることはできますか？

A：はい。ROSS FRLフィルター本体には、入口側と出口側の両方に差圧計接続用の専用ゲージポート（1/8インチまたは1/4インチNPT）が備えられています。ゲージポートの位置とサイズについては、FRLフィルターの仕様書をご参照ください。

Q：常時開リードスイッチ付きの大型両面ゲージの価格はいくらですか？

A： R-106-35E（大型両面ゲージ、常時開リードスイッチ付き）の価格は304.50ドルです。R-106-35（目視のみ、リードスイッチなし）は249.25ドルです。R-A60F-28小型スライドゲージは45.25ドルです。

設置およびメンテナンスに関するガイドライン

• FRLフィルター本体の入口ゲージポートと出口ゲージポートを確認してください（通常、フィルターハウジングの前面と背面に1/8インチまたは1/4インチNPTポートがあります）。
• ゲージ接続部を取り付ける前に、システム内の圧力が抜けていることを確認してください。
• 差圧計の高圧側ポートをフィルター入口側の圧力計ポートに接続してください。
• 差圧計の低圧ポートをフィルター出口の圧力計ポートに接続します。
• すべてのNPTゲージポート継手にPTFEテープまたは適切なねじシール剤を塗布してください。
• ゲージ接続部を、標準の空気圧ゲージポートのトルク値で締め付けてください。締め付けすぎないでください。
• システムに圧力をかけ、ゲージ接続部からの漏れがないことを確認してください。
• 清潔な新品のフィルターエレメントを取り付けた状態で、ゲージの差圧表示がほぼゼロであることを確認してください。
• リードスイッチモデル（R-106-35EおよびR-106-35EC）の場合：ゲージの取扱説明書に記載されている配線図に従って、リードスイッチのリード線を制御回路に接続してください。PLCの入力設定に対して、正しい接点状態（NOまたはNC）であることを確認してください。
• 監視時の参照用に、起動時の基準差圧値を記録してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSは、米国、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じて、グローバルな技術サポートを提供しています。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

FRLアクセサリの完全なカタログ、ゲージの寸法図、および設置手順については、rosscontrols.comにアクセスするか、ROSS Controls（(800) 438-7677）までお問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/174-differential-pressure-gauge
