『モニタの機能と動作とは？』
前回の簡単なおさらい①
非同期動作（片側が閉じない）が発生すると一次側エアが排気ポートに流入して『エア漏れ』が起こります。
前回の簡単なおさらい②
故障に気付かずに操業を続けてしまうと、
両方の弁体が故障してプレスの不停止に繋がる恐れがあります。
これがダブルバルブが故障した時の注意点でした。
監視装置無しバルブの不安を解決します！

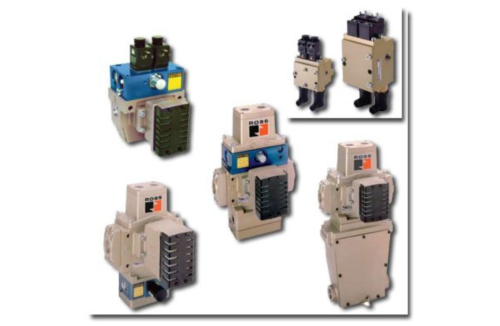

それがモニタ(監視装置)付きダブルバルブです。
ROSSは1954年に初めてモニタ(監視装置)付ダブルバルブを発売して以来、
様々なモニタ付きバルブを開発してきました。
今回は国内で最もご採用いただいている『EPモニタ』（Electro-Pneumatic）の動作と構造をご紹介します。
EPモニタは、モニタユニット内にEPスプールを内蔵。
通電OFFの時、スプールは左右のスプリングの力で中立位置を維持します。
本体には左右独立したEPチャネルがあり、バルブ本体が開くと、供ボディ部には左右独立したEP流路があり、弁体が開くとEP流路内は供給エアで加圧される。
正常時は、左右の圧力が均衡するので、EPスプールは中立位置を維持する。
下図では、非同期動作が発生してA側のみ開状態となっています。
すると、A側のEP流路のみエアが加圧されて、EPスプールを左側に移動させます。
スプールの移動により、マイクロスイッチの接点が切れます。
マイクロスイッチがソレノイドコイルへの通電を遮断する＝モニタマイクロスイッチがソレノイドコイルへの通電をカット＝モニタが非同期動作を検出となります。
この時、バルブは再起動防止状態となり同時に故障信号を出力します。
この状態で通電してもバルブは動作しません。
(プレスの両手押しボタンを操作してもバルブは動作しない)
ここで機能比較！
シングルバルブ vs モニタ無しダブルバルブ vs モニタ有りダブルバルブ
モニタ化のメリットを法的な側面から見ると ⇒ リスク低減方策として有効です！
ROSSのダブルバルブはモニタ付きへの交換が容易です！
